حداکثر شیب لوله فاضلاب چقدر باید باشد؟
حداکثر شیب مجاز لوله فاضلاب افقی داخل ساختمان 3 تا 4 درصد (3 تا 4 سانتیمتر در هر متر) است و برای لولههای با قطر بیشتر از 200 میلیمتر در فضای باز به 2 درصد کاهش مییابد. شیب بیش از حد مجاز باعث سبقت آب از مواد جامد، گرفتگی در ابتدای مسیر و بوی بد میشود، در حالی که شیب کمتر از حداقل، رسوبگذاری و گرفتگی تدریجی را به همراه دارد. رعایت محدوده شیب 2 تا 3 درصد برای لوله 100 میلیمتری و سرعت جریان حداقل 0.7 متر بر ثانیه، کلید عملکرد صحیح سیستم فاضلاب است.
حداکثر شیب لوله فاضلاب چقدر است؟
برای پاسخ به این سؤال که حداکثر شیب مجاز لوله فاضلاب چقدر است، باید بین لولههای افقی، عمودی و شبکه جمعآوری شهری تفاوت قائل شویم. همچنین قطر لوله و استاندارد مرجع در تعیین این عدد نقش مستقیم دارند. مقایسه قیمت لوله های پنج لایه با لوله های معمولی قبل از شروع پروژه، به شما کمک میکند تا با انتخاب مقرون به صرفهترین گزینه همراه با کیفیت بالا، شیب استاندارد را به درستی ایجاد کنید. در ادامه به بررسی این موارد میپردازیم.
حداکثر شیب لوله فاضلاب افقی
بر اساس استاندارد IPC و همچنین استاندارد ساختمان سعودی (SBC) برای لولههای فاضلاب افقی برندهای مختلف مثل لوله آذین سپاهان، نیوپایپ، لوله های پنج لایه و …، حداکثر شیب مجاز به قطر لوله بستگی دارد. نکته مهم این است که حداکثر شیب معمولا 4 درصد در نظر گرفته میشود، اما در لولههای با قطر بیشتر از 200 میلیمتر، شیب کمتر (حدود 2 تا 3 درصد) توصیه میگردد تا از سرعت بیش از حد جریان آب جلوگیری شده و لوله فرسایش نیابد. جدول زیر که بر اساس استانداردهای بینالمللی تهیه شده را بررسی میکنیم.
| حداکثر شیب مجاز (سانتیمتر در متر) | حداکثر شیب مجاز | قطر لوله (اینچ) | قطر لوله (میلیمتر) |
| 4 سانتیمتر | 4% | 2.5 یا کمتر | کمتر از 65 |
| 4 سانتیمتر | 4% | 2.5 | 65 |
| 3 سانتیمتر | 3% | 3 تا 4 | 80 تا 100 |
| 3 سانتیمتر | 3% | 5 تا 6 | 125 تا 150 |
| 2.5 سانتیمتر | 2.5% | 6 تا 8 | 150 تا 200 |
| 2 سانتیمتر | 2% | 8 تا 10 | 200 تا 250 |
| 1 تا 2 سانتیمتر | 1 تا 2% | بیشتر از 10 | بیشتر از 250 |
نکته: در لولههایی که فاضلاب چرب (مانند رستورانها و آشپزخانههای صنعتی) منتقل میکنند، حداقل شیب باید 4 درصد (معادل ¼ اینچ در هر فوت) در نظر گرفته شود. این مقدار دو برابر حداقل شیب استاندارد برای لولههای 3 تا 6 اینچ و چهار برابر لولههای 8 اینچ و بزرگتر است.

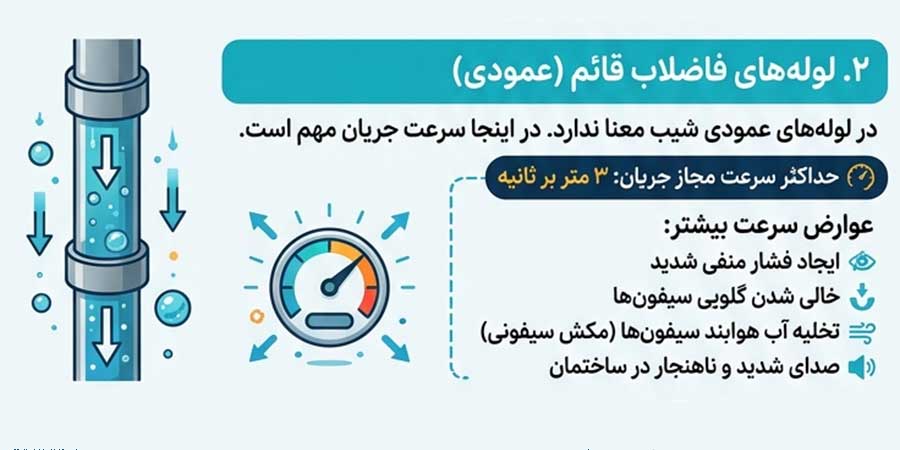

حداکثر شیب لوله فاضلاب عمودی (قائم)
برای لولههای قائم (عمودی) فاضلاب، محدودیت شیب معنا ندارد؛ زیرا لوله به صورت عمودی نصب میشود. اما آنچه در این لولهها محدودیت ایجاد میکند، سرعت جریان است. طبق استانداردهای بینالمللی، سرعت جریان در لولههای عمودی فاضلاب نباید از 3 متر بر ثانیه تجاوز کند. سرعت بیشتر از این مقدار باعث ایجاد فشار منفی، خالی شدن گلویی سیفونها و صدای شدید میشود.
حداکثر شیب لوله فاضلاب در شبکه جمعآوری شهری
برای لولههای با قطر بیشتر از 200 میلیمتر در شبکه جمعآوری فاضلاب شهری، حداکثر شیب مجاز به 0.6 درصد (6 در هزار) کاهش مییابد. این مقدار به دلیل حجم بالای جریان و جلوگیری از تخریب اتصالات تعیین شده است. در لولههای 8 اینچ (200 میلیمتر) شهری، شیب معمول 0.4 درصد است و برای قطرهای بزرگتر، شیب کمتری در نظر گرفته میشود.
| قطر لوله (میلیمتر) | قطر لوله (اینچ) | حداکثر شیب مجاز (درصد) | حداکثر شیب مجاز (در هزار) | شیب معمول در پروژههای شهری |
| 200 | 8 | 0.6% | 6 در هزار | 0.4% |
| 250 | 10 | 0.5% | 5 در هزار | 0.3 تا 0.4% |
| 300 | 12 | 0.4% | 4 در هزار | 0.3% |
| 400 | 16 | 0.3% | 3 در هزار | 0.25% |
| بیشتر از 400 | بیشتر از 16 | 0.2 تا 0.3% | 2 تا 3 در هزار | 0.2% |
جدول شیب استاندارد لوله کشی فاضلاب ساختمان
در جدول زیر، حداکثر شیب مجاز لوله فاضلاب بر اساس قطر لوله و محل نصب (داخل ساختمان، حیاط یا شبکه شهری) ارائه شده است. این مقادیر بر اساس استاندارد مبحث 16 و آییننامههای بینالمللی میباشد و براساس کیفیت محصولاتی مثل لوله نیوپایپ، آذین، شیذر، سبز چابهار و … تهیه گردیده است. برای لولههای 200 میلیمتر به بالا در فضای باز، حداکثر شیب کاهش مییابد تا از فرسایش لوله جلوگیری شود.
| حداکثر شیب مجاز | مکان لوله | قطر لوله (میلیمتر) |
| 3٪ (3 سانتیمتر در هر متر) | داخل ساختمان (توالت، حمام، دستشویی) | 100 |
| 3٪ (3 سانتیمتر در هر متر) | داخل ساختمان یا حیاط | 150 |
| 2٪ (2 سانتیمتر در هر متر) | حیاط، پارکینگ، فضای باز | 200 |
| 0.6٪ (6 در هزار) | شبکه جمعآوری فاضلاب شهری | 250 به بالا |
اگر شیب از 3 درصد بیشتر شود چه میشود؟
بسیاری از افراد فکر میکنند که هر چه شیب لوله فاضلاب بیشتر باشد، فاضلاب سریعتر تخلیه میشود. این تصور کاملا اشتباه است و عمل بر اساس آن، هزینههای تعمیر و گرفتگی مکرر را به همراه خواهد داشت. در ادامه، چهار مشکل اصلی که در اثر شیب بیش از حد مجاز ایجاد میشوند را بررسی میکنیم.
گرفتگی در ابتدای مسیر
آب به دلیل وزن کمتر، با سرعت بیشتری نسبت به مواد جامد فاضلاب حرکت میکند. در شیبهای تند، آب از مواد سنگین سبقت میگیرد و جلو میرود. مواد جامد در همان ابتدای مسیر یا در زانوها و انشعابات جا میمانند و به مرور زمان رسوب میبندند.
بوی بد فاضلاب داخل ساختمان
شیب زیاد باعث میشود آب گلویی سیفون توالت، روشویی و حمام با سرعت تخلیه شود و سطح آب در گلویی به زیر حد استاندارد برسد. در این حالت، گاز فاضلاب به راحتی از گلویی عبور کرده و وارد محیط داخلی ساختمان میشود.
صدای شدید جریان در لولهها
هنگامی که شیب بیش از حد مجاز باشد، جریان آب به حالت آشفته (توربولانت) درمیآید و صدای برخورد آب به دیواره لوله و اتصالات به وضوح در ساختمان شنیده میشود که آزار دهنده است.
تخریب لوله در طولانیمدت
سرعت بالای جریان همراه با ذرات ریز ماسه و رسوب، مانند یک سنباده مداوم عمل میکند و دیواره داخلی لوله را فرسایش میدهد. این فرسایش در لولههای پی وی سی (PVC) و پلی اتیلن باعث نازک شدن جداره و در نهایت ترکیدگی میگردد.
اصول شیب بندی در لوله فاضلاب
شیببندی صحیح در لولههای فاضلاب از مهمترین عوامل جلوگیری از گرفتگی، بوی نامطبوع و خرابی زودهنگام سیستم فاضلاب است. در ادامه، چهار اصل مهم شیب بندی صحیح را بررسی میکنیم.
تامین سرعت خودتمیزشوندگی
سرعت جریان فاضلاب در لوله باید حداقل 0.7 متر بر ثانیه باشد. این سرعت باعث میشود مواد جامد و ذرات معلق در کف لوله تهنشین نشوند و به طور طبیعی به سمت خروجی بروند. اگر سرعت از این مقدار کمتر باشد، رسوبگذاری آغاز شده و پس از چند ماه لوله گرفته میشود.
جلوگیری از سبقت آب از مواد جامد
شیب نباید آنقدر تند باشد که آب از مواد جامد سبقت بگیرد. زمانی که شیب از حداکثر مجاز (3 تا 4 درصد بسته به قطر لوله) بیشتر شود، آب به دلیل وزن کمتر با سرعت بیشتری حرکت میکند و مواد سنگینتر در ابتدای مسیر جا میمانند. این اصل مهمترین دلیلی است که میگوید شیب بیشتر، بهتر نیست.
ثابت و یکنواخت بودن شیب در کل مسیر
شیب محاسبه شده باید در تمام طول لوله ثابت و یکنواخت باقی بماند. هرگونه تغییر ناگهانی در شیب (مانند بالا و پایین رفتن لوله یا وجود قوس) باعث تجمع مواد جامد در نقاط کمشیب و گرفتگی در نقاط پرشیب میشود.
رعایت حداقل و حداکثر همزمان
شیب لوله فاضلاب باید از حداقل تعیین شده (برای جلوگیری از تهنشینی) بیشتر باشد و هم از حداکثر تعیین شده (برای جلوگیری از سبقت آب) کمتر باشد. محدوده مجاز برای لوله 100 میلیمتری داخل ساختمان بین 2 تا 3 درصد است. خروج از این محدوده ممکن است مشکلات جدی ایجاد کند.
نحوه محاسبه شیب استاندارد لوله فاضلاب
برای محاسبه شیب استاندارد لوله فاضلاب، باید طول مسیر افقی لوله، شیب مورد نظر و اختلاف ارتفاع بین ابتدا و انتهای لوله را مشخص کنید. همچنین آشنایی با جدول سایز لوله ها به اینچ و میلیمتر در انتخاب صحیح قطر لوله و اجرای اصولی سیستم فاضلاب نقش مهمی دارد. در ادامه، فرمول محاسبه، مثالهای عملی و نکات اجرایی را توضیح میدهیم. در ادامه، فرمول محاسبه، مثالهای عملی و نکات اجرایی را توضیح میدهیم.
فرمول محاسبه شیب لوله فاضلاب
فرمول پایه برای محاسبه شیب لوله فاضلاب بسیار ساده است و با استفاده از سه متغیر اصلی (طول لوله، شیب مورد نظر و اختلاف ارتفاع) تعریف میشود. در ادامه، فرمول اصلی و نحوه تبدیل درصد به عدد اعشاری اشاره شده است.
فرمول اصلی
اختلاف ارتفاع (سانتیمتر) = طول لوله (متر) × شیب (درصد)
نحوه تبدیل درصد به عدد اعشاری
شیب 2٪ = 2 ÷ 100 = 0.02
شیب 3٪ = 3 ÷ 100 = 0.03
شیب 0.6٪ = 0.6 ÷ 100 = 0.006
مثال تبدیل برای محاسبه بر حسب متر
اختلاف ارتفاع (متر) = طول لوله (متر) × (شیب درصد ÷ 100)
نکات اجرایی در محاسبه شیب
تجربه نشان داده است که بسیاری از گرفتگیها و بوی بد فاضلاب ناشی از اجرای نادرست شیب محاسبه شده است. در ادامه، ابزارهای مورد نیاز، مراحل اجرا و اشتباهات رایج را ارائه میدهیم.
ابزارهای مورد نیاز برای اجرای دقیق شیب
- تراز لیزری (دقت بالا، توصیه شده برای مسیرهای بلندتر از 5 متر)
- شاقول و ریسمان (مناسب برای مسیرهای کوتاه زیر 5 متر)
- متر فلزی 5 یا 10 متری
- ماژیک یا گچ برای علامتگذاری روی دیوار یا کف
مراحل اجرایی نصب لوله با شیب محاسبه شده
- مسیر لوله را روی دیوار یا کف مشخص کنید.
- نقطه شروع (بالاترین نقطه) و نقطه پایان (پایینترین نقطه) را با تراز لیزری علامت بزنید.
- اختلاف ارتفاع محاسبه شده را با متر اندازه بگیرید و نقطه پایان را به همان اندازه پایینتر علامت بزنید.
- بین دو نقطه، یک خط مستقیم با ریسمان یا تراز لیزری رسم کنید تا مسیر شیبدار مشخص شود.
- لوله را روی همان خط نصب کنید و در طول مسیر از ثابت ماندن شیب اطمینان حاصل کنید.
اشتباهات رایج در اجرای شیب
- تغییر ناگهانی شیب در میانه مسیر (بالا و پایین رفتن لوله)
- استفاده از شیلنگ آب معمولی برای اندازهگیری شیب (خطای بالا)
- فراموش کردن محاسبه شیب در انشعابات و زانوها
- عدم کنترل شیب پس از نصب و قبل از بتونریزی
نتیجه گیری؛ حداکثر شیب لوله فاضلاب
حداکثر شیب مجاز لوله فاضلاب افقی داخل ساختمان 3 تا 4 درصد (3 تا 4 سانتیمتر در هر متر) است و برای لولههای با قطر بیشتر از 200 میلیمتر در فضای باز، حداکثر شیب به 2 درصد کاهش مییابد. لولههای عمودی محدودیت شیب ندارند، اما سرعت جریان نباید از 3 متر بر ثانیه بیشتر شود. شیب بیش از حد مجاز باعث سبقت آب از مواد جامد، گرفتگی در ابتدای مسیر، بوی بد و تخریب لوله میگردد. شیب بهینه برای لوله 100 میلیمتری 2 درصد است و همیشه بهتر از حداکثر شیب میباشد. برای اطمینان از اجرای صحیح، حتما از تراز لیزری استفاده کنید و شیب را در کل مسیر ثابت نگه دارید. فروشگاه مشهد پایپ با ارائه لولههای باکیفیت UPVC و پی وی سی و مشاوره تخصصی در زمینه شیببندی، همراه شما خواهد بود.
سوالات متداول؛ اصول شیب بندی لوله فاضلاب
آیا میتوانم دو لوله با قطر متفاوت را با یک شیب به هم وصل کنم؟
خیر، در اتصال لولههای با قطر متفاوت، شیب باید بر اساس قطر کوچکتر محاسبه شود و حتما از کاهنده (Reducer) مناسب استفاده کنید تا از تلاطم و گرفتگی جلوگیری شود.
آیا شیب لوله فاضلاب در یخبندان تغییر میکند؟
بله، یخ زدگی فاضلاب درون لوله میتواند باعث ترکیدگی لوله و تغییر شیب ناشی از جابجایی لوله شود، بنابراین لولههای فاضلاب در مناطق سردسیر باید زیر عمق یخبندان (حداقل 80 سانتیمتر از سطح زمین) دفن شوند.
آیا لولههای فاضلاب پلاستیکی نیاز به شیب بیشتری نسبت به لولههای سفالی دارند؟
خیر، لولههای پلاستیکی (PVC) به دلیل سطح صافتر، ضریب اصطکاک کمتری دارند و در واقع میتوانند با شیب کمتری نسبت به لولههای سفالی یا بتنی کار کنند.
