شناخت دقیق اسامی اتصالات لوله فاضلاب برای تمام مجریان تاسیسات و مالکانی که درگیر بازسازی ساختمان هستند امری ضروری به شمار می رود. این تجهیزات شامل قطعاتی مانند زانو، سه راهی و سیفون هستند که مدیریت جریان و تغییر جهت سیالات را در شبکه لوله فاضلابی ممکن می سازند. استفاده صحیح از این قطعات نقش تعیین کننده ای در جلوگیری از گرفتگی های مکرر و نشت پساب در درازمدت ایفا می کند.

در این مطلب می خوانید نمایش

لیست مهمترین اتصالات فاضلابی و کاربرد آنها

پیش از ورود به جزئیات فنی بهتر است با فهرستی کامل از پرکاربردترین قطعات آشنا شوید تا دید کلی نسبت به تجهیزات مورد نیاز پیدا کنید. این لیست شامل قطعاتی است که در اکثر سیستم های فاضلاب خانگی و صنعتی برای هدایت صحیح جریان به کار گرفته می شوند:

زانو (Elbow): ابزاری برای تغییر زاویه مسیر لوله در کنج دیوارها و تقاطع ها است.
سه راهی (Tee): جهت ایجاد انشعاب های فرعی از مسیر اصلی استفاده می شود.
سیفون (Trap): با نگه داشتن آب درون خود مانع ورود بوی نامطبوع به ساختمان می شود.
بوشن (Coupling): برای اتصال طولی دو لوله هم سایز به یکدیگر کاربرد دارد.
تبدیل (Reducer): امکان اتصال لوله هایی با قطرهای متفاوت را فراهم می کند.
دریچه بازدید (Cleanout): دریچه ای برای دسترسی به درون لوله جهت فنرزنی و رفع انسداد است.
موفه (Expansion Joint): فشار ناشی از انبساط و انقباض طولی لوله ها را خنثی می کند.
درپوش (Cap): انتهای مسیرهای باز لوله کشی را به صورت موقت یا دائم مسدود می کند.
کلاهک (Vent Cap): روی لوله ونت در پشت بام نصب شده و مانع ورود اجسام خارجی می شود.
چهارراه (Cross): برای گرفتن دو انشعاب همزمان در چهار جهت مختلف استفاده می شود.
فلنج (Flange): جهت اتصال لوله های پلیمری به شیرآلات یا لوله های فلزی کاربرد دارد.
بست لوله (Clamp): وظیفه نگهداری و فیکس کردن لوله ها روی دیوار یا سقف را بر عهده دارد.

مشخصات فنی و کارایی اتصالات و قطعات لوله فاضلاب

اتصالات فاضلاب هرکدام وظیفه ‌ای مشخص دارند و نصب صحیح آنها عملکرد شبکه را تضمین می ‌کند. همچنین لوله و اتصالات نیوپایپ که با استانداردهای بالایی تولید شده ‌اند، امکان اتصال دقیق زانویی، سه ‌راهی و سیفون را فراهم می ‌کنند تا از نشت و گرفتگی جلوگیری شود. در ادامه برای درک بهتر تفاوت ها و کاربرد اسامی اتصالات لوله فاضلاب، اطلاعات فنی آنها را برای شما آورده ایم.

نام اتصال	کاربرد اصلی	سایزهای رایج (میلی متر)
زانویی	انحراف جریان و تغییر زاویه	63، 90، 110، 125
سه راهی	تقسیم جریان و انشعاب گیری	63، 90، 110، 125
سیفون	جلوگیری از نفوذ گاز فاضلاب	63، 90، 110، 125
تبدیل	تغییر مقطع و سایز لوله	تمام سایزها
بوشن	رابط تعمیراتی و طولی	تمام سایزها
موفه	جذب حرکات حرارتی لوله	63 تا 160
دریچه بازدید	دسترسی برای رفع گرفتگی و سرویس سیستم	63، 90، 110، 125
چهارراه	ایجاد چهار انشعاب هم‌زمان با زاویه 90 درجه	63، 90، 110
کوپلینگ	اتصال مستقیم دو لوله یا اتصال لوله به اتصال دیگر	تمام سایزها
کوپلینگ کاهنده	اتصال لوله با قطر کوچک‌تر به لوله بزرگ‌تر	سایزهای ترکیبی
درپوش	مسدود کردن انتهای باز لوله	تمام سایزها
بست پلیکا	نگهداری، مهار لرزش و کنترل حرکت لوله	متناسب با سایز لوله
کلاهک هواکش	جلوگیری از ورود آب، گردوغبار و اجسام خارجی به لوله ونت	63، 90، 110

زانویی؛ ابزار حیاتی تغییر مسیر

زانویی به عنوان یکی از کلیدی ترین اسامی اتصالات لوله فاضلاب شناخته می شود که بدون آن اجرای هیچ سیستم تاسیساتی امکان پذیر نخواهد بود. این قطعه وظیفه دارد مسیر حرکت سیال را در زوایای مشخص تغییر دهد و هدایت فاضلاب را در کنج های ساختمان تسهیل نماید. انتخاب زاویه مناسب در این قطعه تاثیر مستقیمی بر سرعت تخلیه و عدم ایجاد رسوب در سیستم ایفا می کند.

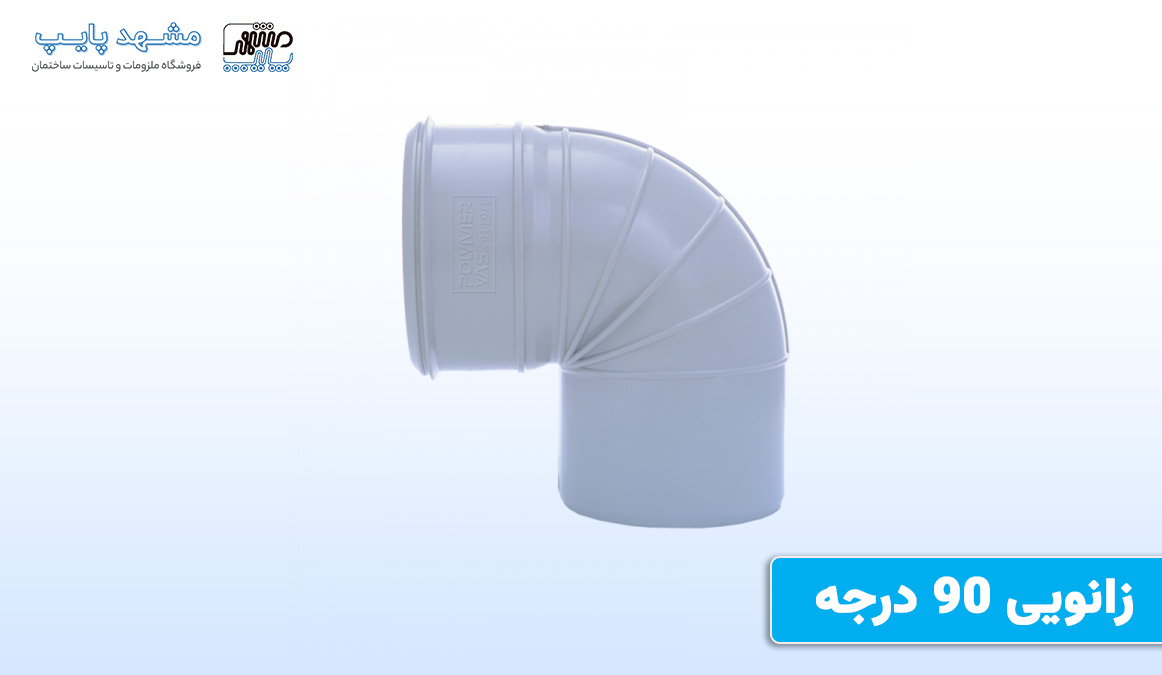

زانویی 90 درجه

زانویی 90 درجه برای تغییر مسیر کامل و قائم استفاده می شود؛ اما به دلیل زاویه تند احتمال گرفتگی در آن بیشتر است. در مقابل زانویی 45 درجه با شیب ملایم تر، حرکت فاضلاب را تسهیل کرده و صدای ناشی از جریان آب را به شدت کاهش می دهد. پیشنهاد می شود در خطوط اصلی فاضلاب برای جلوگیری از انسداد حتما از دو عدد زانویی 45 درجه به جای یک زانو 90 درجه استفاده کنید.

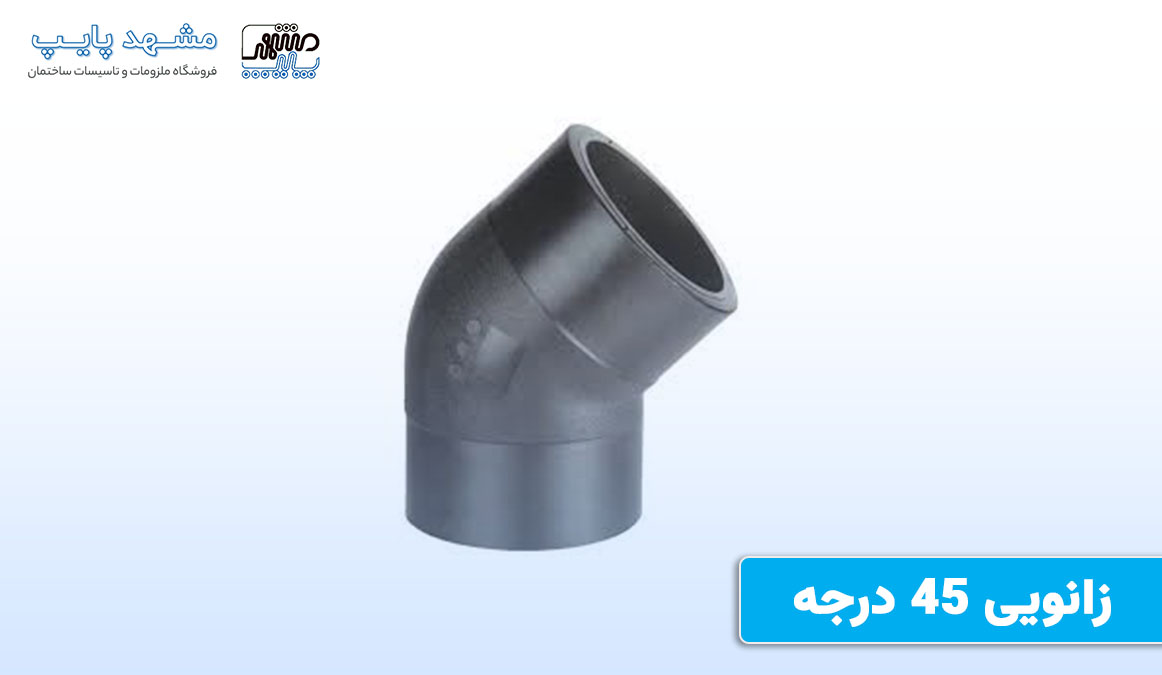

زانویی ۴۵ درجه

زانویی ۴۵ درجه با ایجاد تغییر مسیر ملایم‌تر، شرایط بهتری برای عبور روان فاضلاب فراهم می‌کند. این نوع زانو باعث کاهش تلاطم جریان، افت کمتر سرعت و کاهش صدای ناشی از عبور سیال می‌شود. در خطوط اصلی و مسیرهای افقی فاضلاب، استفاده از دو زانویی ۴۵ درجه به‌جای یک زانویی ۹۰ درجه، نقش مؤثری در پیشگیری از انسداد و افزایش عمر شبکه لوله‌کشی دارد.

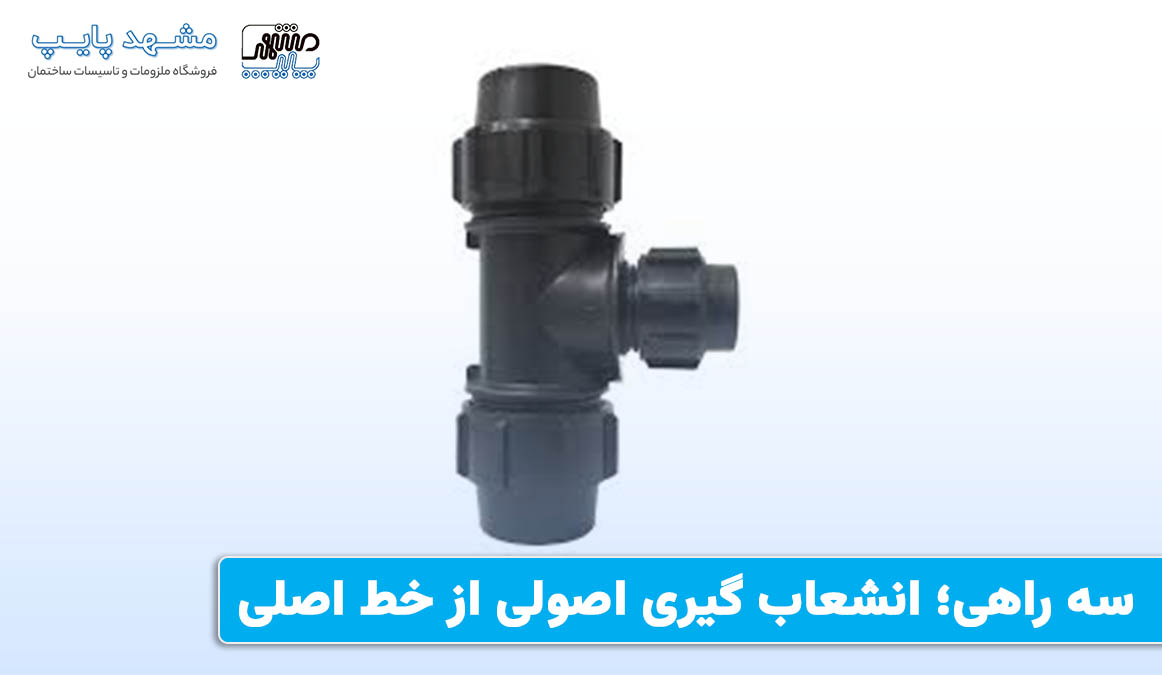

سه راهی؛ انشعاب گیری اصولی از خط اصلی

سه راهی ها نقش کلیدی در تقسیم جریان یا ادغام شاخه های فرعی به لوله اصلی فاضلاب ساختمان ایفا می کنند. این قطعات اجازه می دهند تا بدون قطع کردن لوله اصلی، یک مسیر جدید برای تخلیه فاضلاب طبقات یا دستگاه های بهداشتی ایجاد کنید. طراحی داخلی سه راهی ها باید کاملا صیقلی باشد تا از تجمع رسوبات و مواد جامد در محل اتصال جلوگیری شود؛ موضوعی که در کنار بررسی قیمت لوله و اتصالات هنگام انتخاب این قطعات اهمیت دارد.

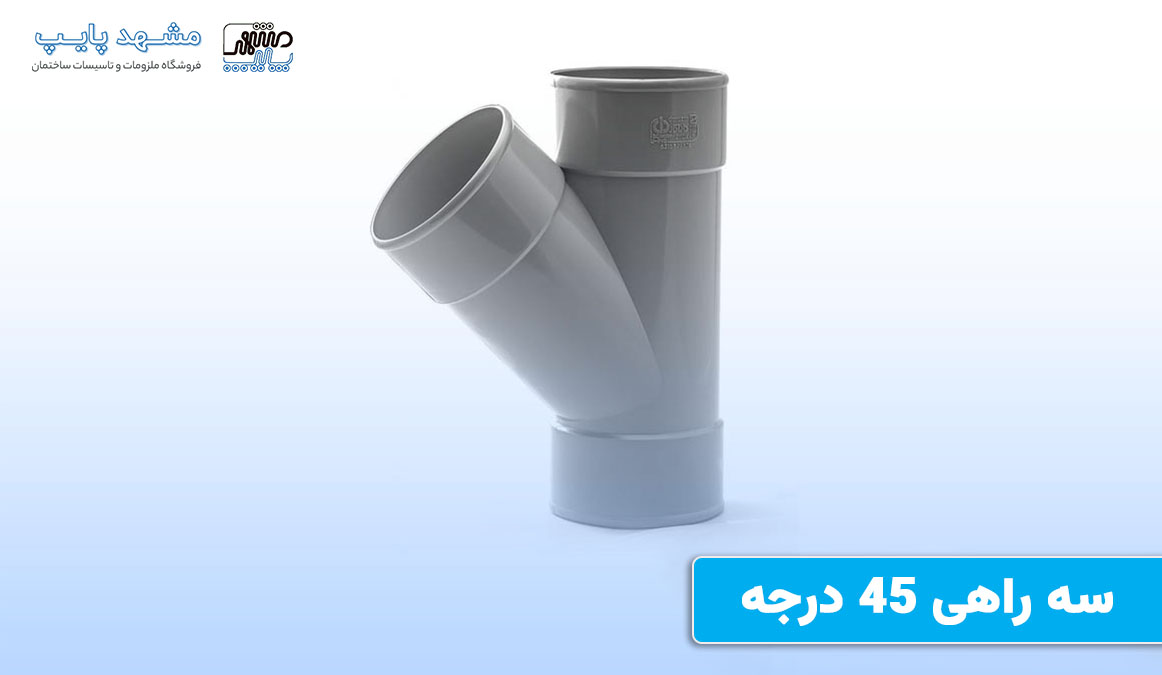

سه راهی 45 درجه

سه راهی با زاویه 45 درجه بهترین گزینه برای اتصال انشعابات فرعی به لوله اصلی در سیستم های فاضلاب ثقلی محسوب می شود. این زاویه باعث می شود فاضلاب با کمترین اغتشاش و تلاطم وارد مسیر اصلی شده و حرکت روانی داشته باشد. نصب صحیح این قطعه خطر پس زدگی فاضلاب به طبقات دیگر را در زمان پیک مصرف به حداقل می رساند.

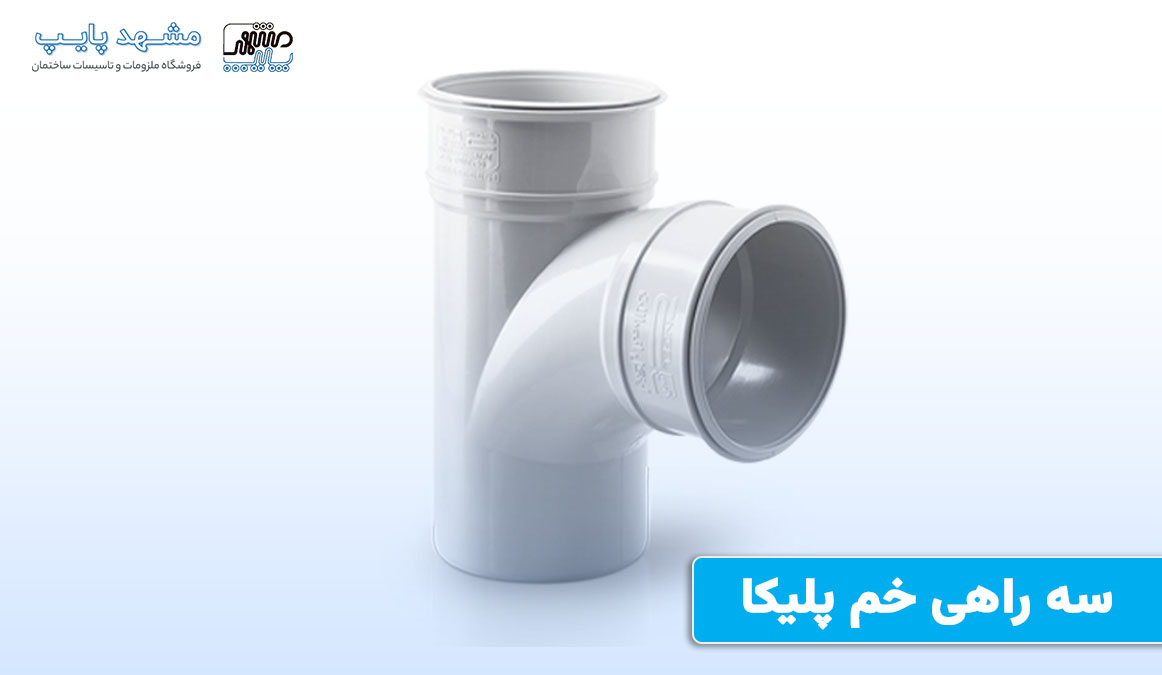

سه‌ راهی خم پلیکا

سه راه خم پلیکا با زاویه ۸۷٫۵ درجه یکی از اتصالات مؤثر در بهینه‌سازی جریان فاضلاب به شمار می‌رود. طراحی منحنی این اتصال باعث حذف نقاط تجمع مواد شده و میزان صدای عبور فاضلاب را کاهش می‌دهد. زاویه باز تر نسبت به سه‌راه‌های قائم، حرکت یکنواخت سیال را تقویت کرده و احتمال انسداد در مسیر لوله‌کشی را به حداقل می‌رساند.

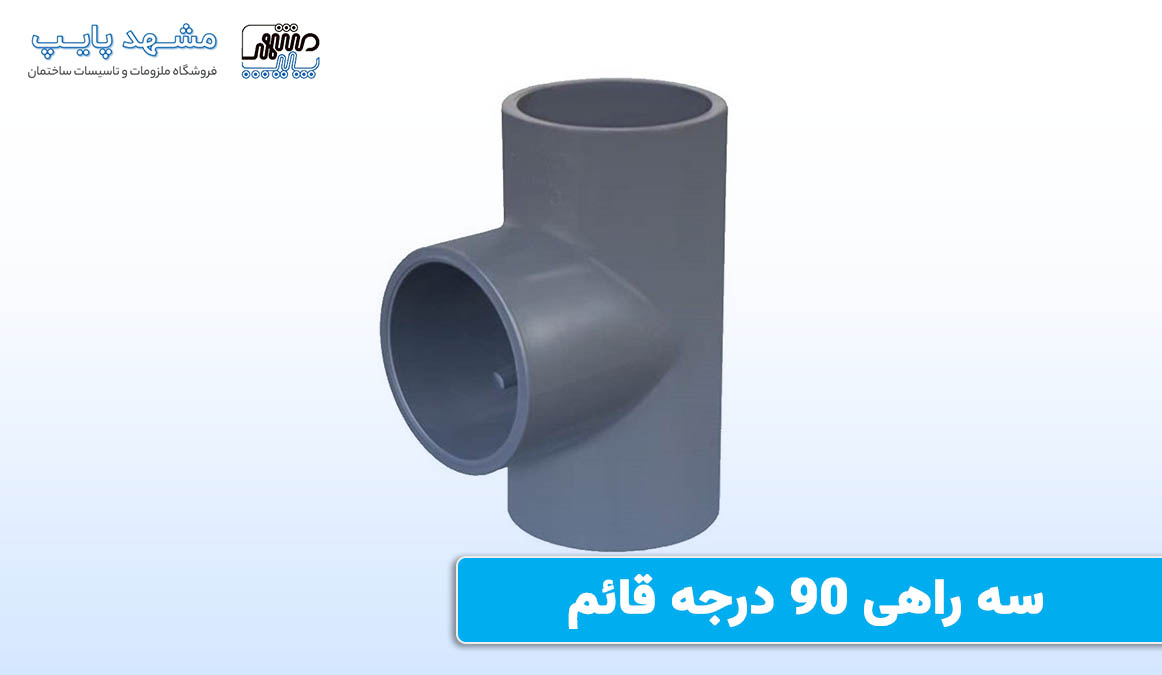

سه راهی 90 درجه (قائم)

مدل 90 درجه سه راهی بیشتر در سیستم های ونت یا هواکش فاضلاب کاربرد دارد و استفاده از آن در مسیر جریان فاضلاب توصیه نمی شود. برخورد عمودی جریان در این اتصال باعث کاهش سرعت تخلیه و افزایش احتمال گرفتگی در محل اتصال خواهد شد. تنها در شرایط خاص و با رعایت اصول مهندسی می توان از این مدل در برخی نقاط سیستم دفع فاضلاب استفاده کرد.

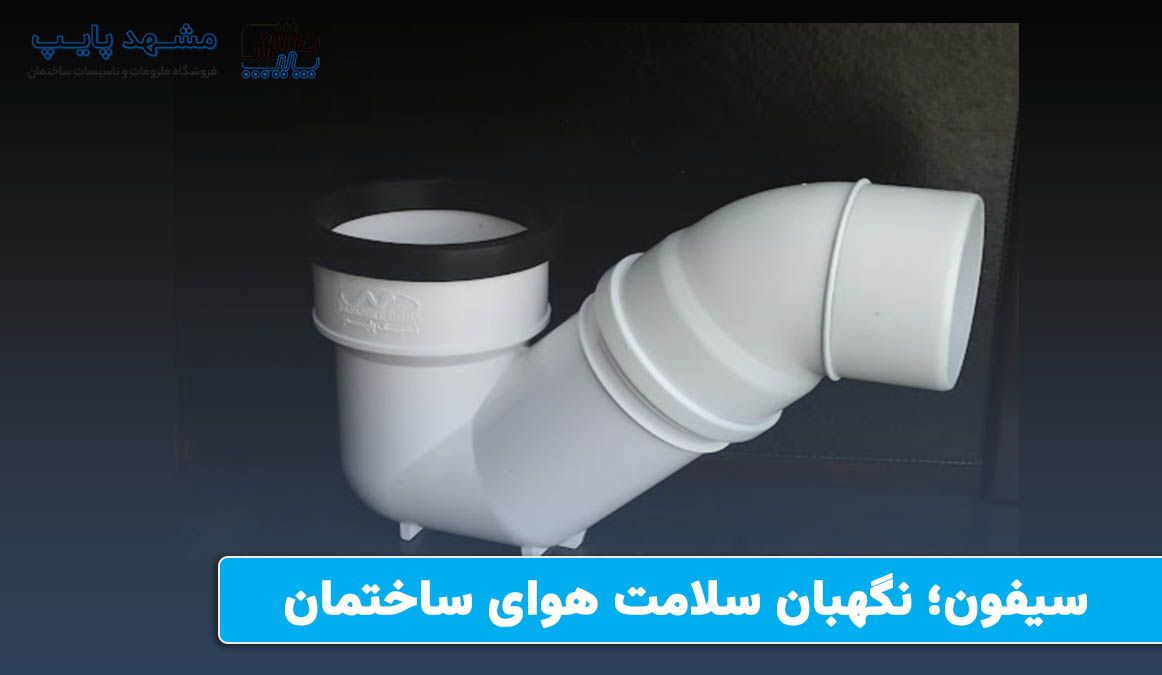

سیفون؛ نگهبان سلامت هوای ساختمان

سیفون که در اصطلاح عامیانه شترگلو نیز نامیده می شود؛ مهمترین سد دفاعی خانه در برابر ورود حشرات موذی و گازهای سمی فاضلاب است. ساختار خمیده این قطعه باعث می شود همیشه مقداری آب درون آن باقی بماند که اصطلاحا به آن آب بند می گویند. این حجم آب ارتباط هوایی بین فضای داخلی لوله فاضلاب و محیط خانه را به طور کامل قطع می کند.

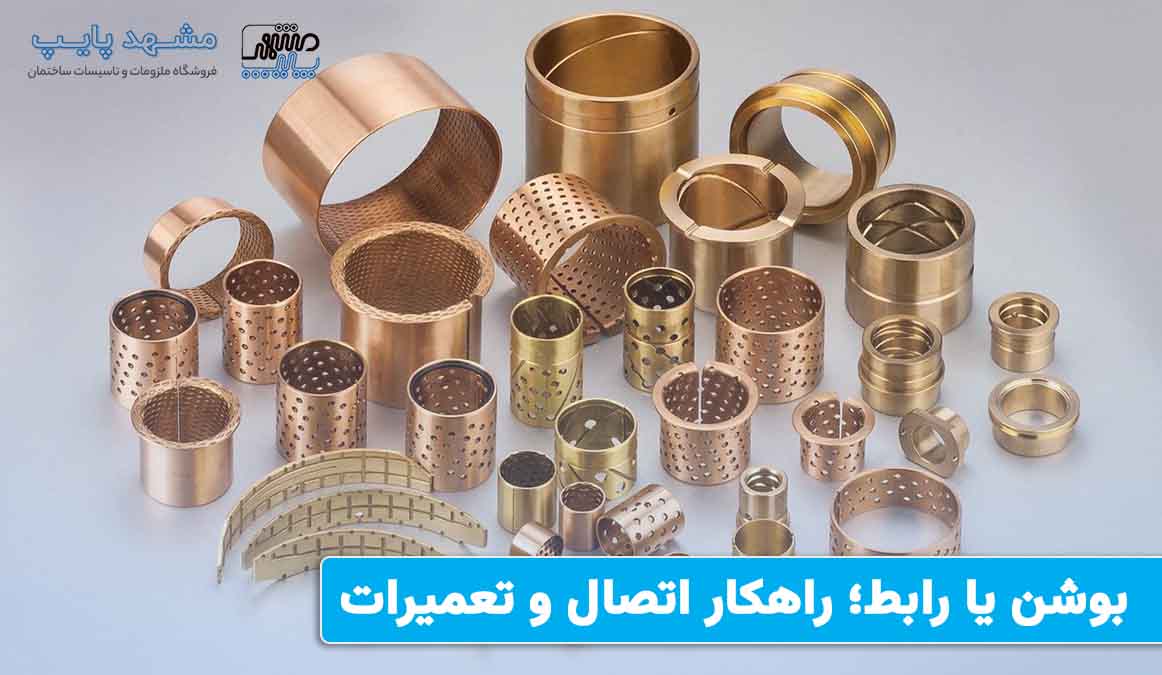

بوشن یا رابط؛ راهکار اتصال و تعمیرات

بوشن ها ساده ترین و در عین حال پرکاربردترین اسامی اتصالات لوله فاضلاب هستند که برای وصل کردن دو لوله هم سایز در امتداد یکدیگر استفاده می شوند. این قطعات استوانه ای شکل در مواقعی که طول لوله کوتاه است یا بخشی از لوله دچار شکستگی شده به کار می آیند. بوشن ها بر اساس نوع طراحی داخلی به دو دسته کلی تقسیم می شوند که هر کدام کاربرد خاص خود را دارند.

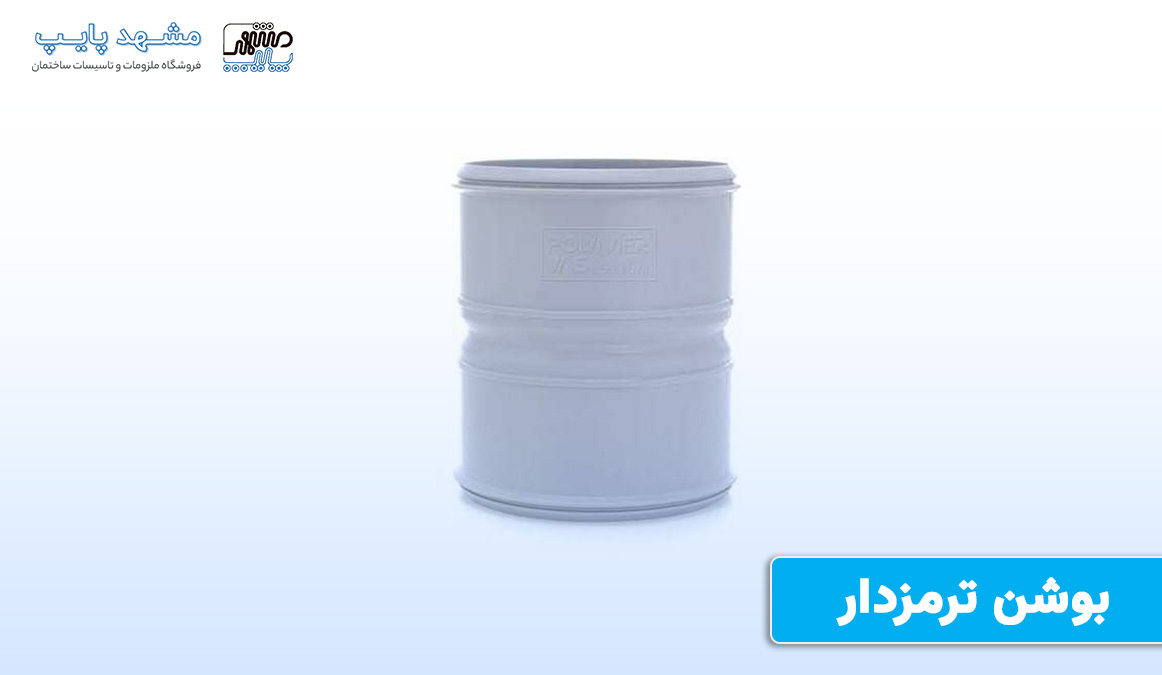

بوشن ترمزدار و تخت (بدون ترمز)

بوشن ترمزدار دارای یک حلقه یا زائده در وسط است که باعث می شود لوله دقیقا تا مرکز اتصال وارد شود و اتصال محکمی ایجاد کند. بوشن تخت یا بدون ترمز بیشتر برای تعمیرات استفاده می شود زیرا قابلیت لغزیدن روی لوله را دارد و فضای کار را برای تعمیرکار باز می کند. انتخاب نوع بوشن بستگی مستقیم به نوع پروژه (نوساز یا تعمیراتی) و محل قرارگیری آن در شبکه دارد.

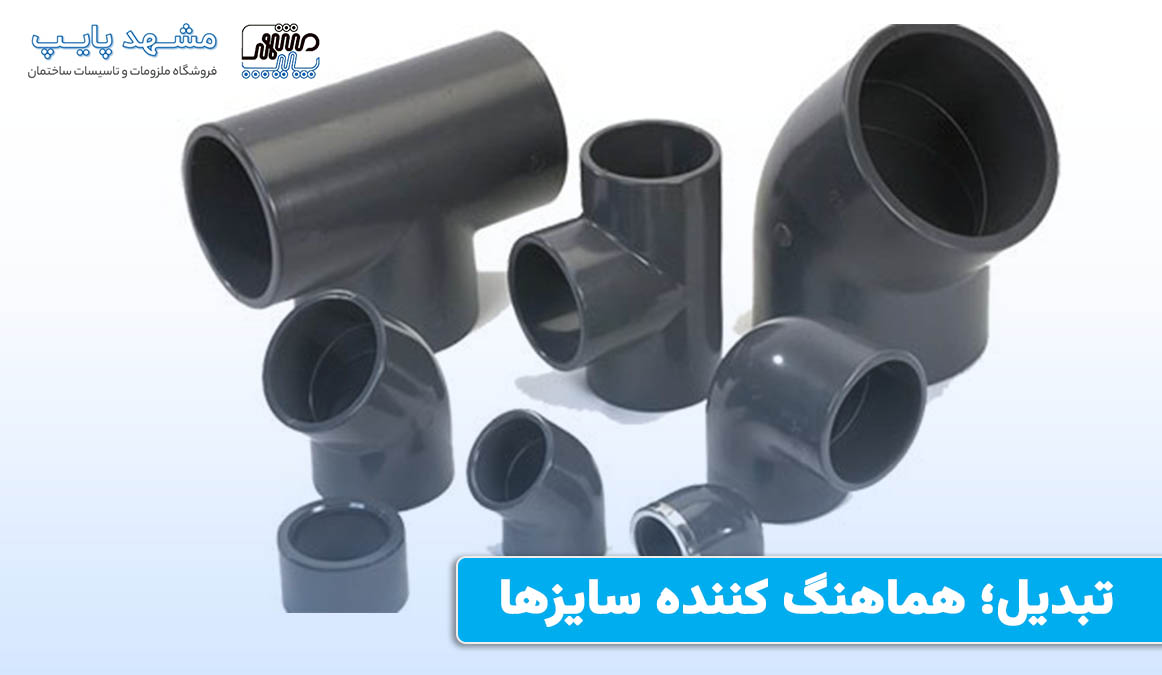

تبدیل؛ هماهنگ کننده سایزها

در شبکه فاضلاب همواره نیاز است که قطر لوله ها متناسب با حجم فاضلاب تغییر کند و اینجاست که نقش تبدیل ها پررنگ می شود. این قطعات مخروطی شکل اجازه می دهند تا لوله های سایز بزرگ و کوچک بدون نشتی و درز به یکدیگر متصل شوند. نصب صحیح تبدیل ها تاثیر مستقیمی بر جلوگیری از تلاطم جریان و خروج آسان هوای محبوس در لوله دارد.

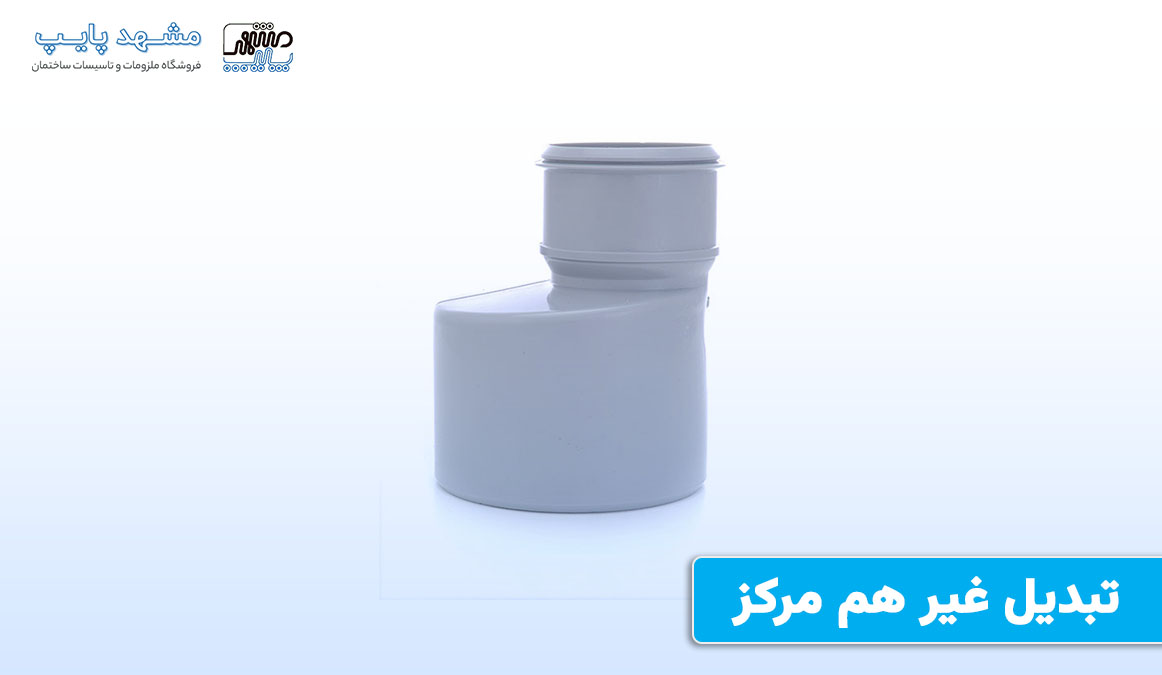

تبدیل غیر هم مرکز

در لوله کشی افقی فاضلاب حتما باید از تبدیل غیر هم مرکز استفاده شود تا کف لوله ها در یک راستا قرار گیرند. این کار باعث می شود که جریان فاضلاب بدون مانع عبور کند و هوای داخل لوله نیز مسیر خروج داشته باشد. نصب اشتباه تبدیل هم مرکز در مسیرهای افقی می تواند باعث ایجاد پله و در نتیجه انباشت رسوبات و گرفتگی شدید لوله شود.

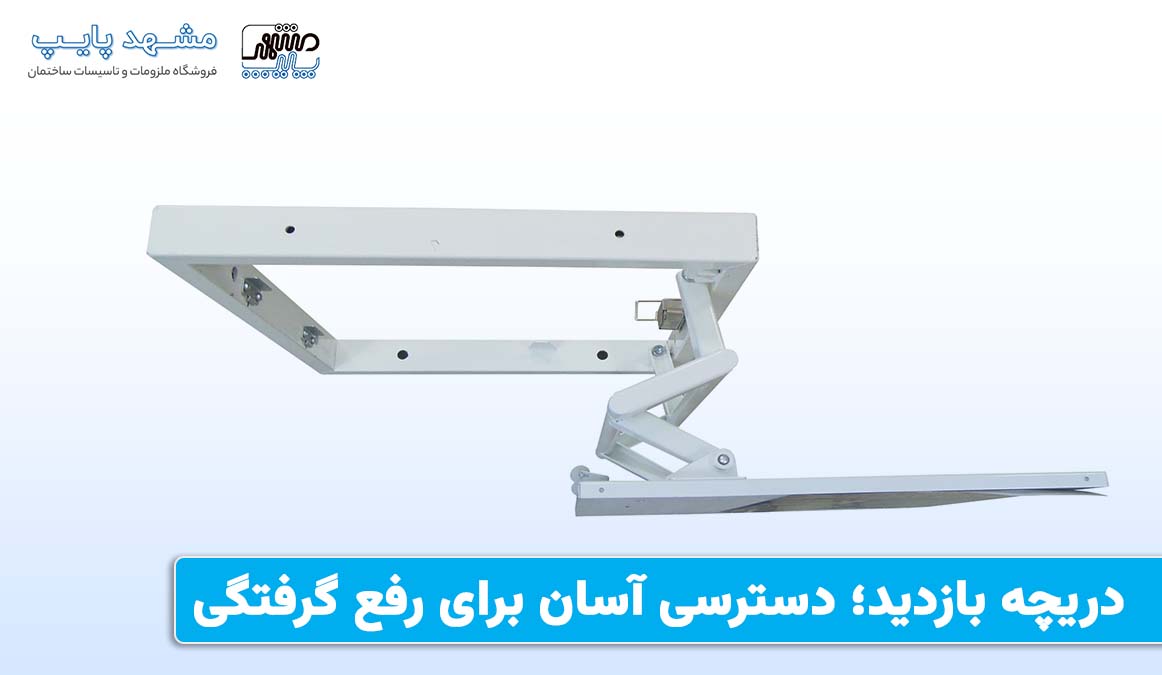

دریچه بازدید؛ دسترسی آسان برای رفع گرفتگی

دریچه بازدید یکی از ضروری ترین اسامی اتصالات لوله فاضلاب است که دسترسی به داخل شبکه را بدون نیاز به تخریب فراهم می کند. این قطعه معمولا در محل تغییر مسیرها، پایین رایزرها و انتهای خطوط اصلی نصب می شود تا در صورت گرفتگی بتوان فنر لوله بازکنی را وارد کرد. وجود دریچه بازدید استاندارد در ساختمان، هزینه های تعمیر و نگهداری سیستم فاضلاب را در سال های آینده به شدت کاهش می دهد.

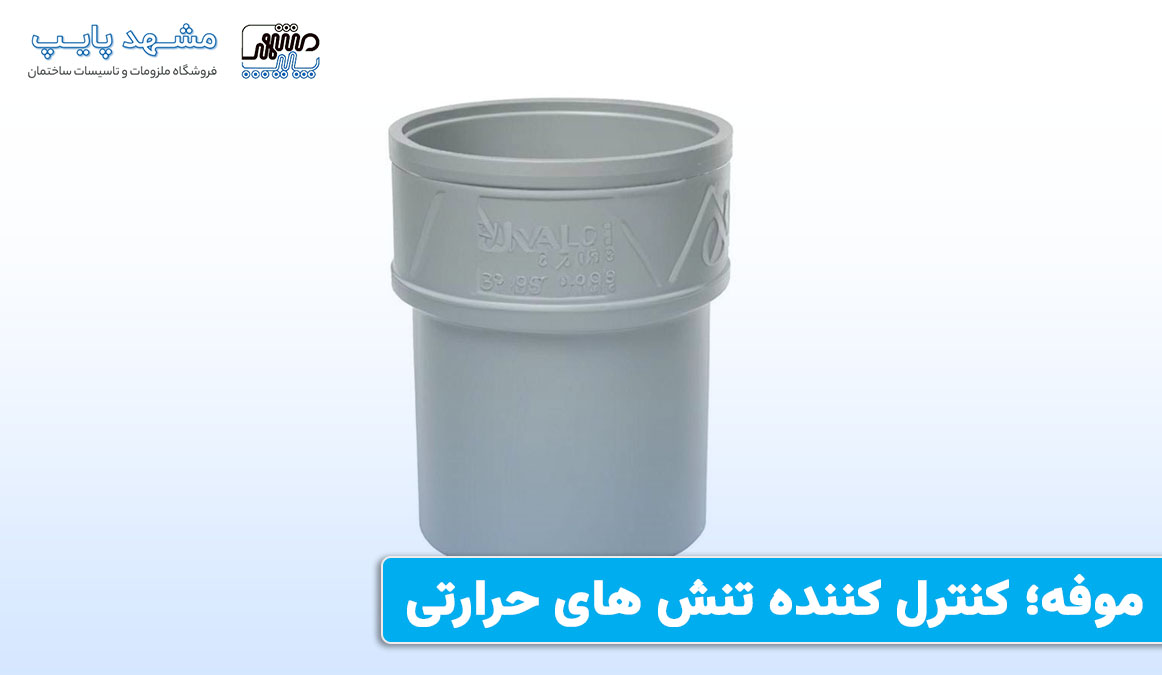

موفه؛ کنترل کننده تنش های حرارتی

تغییرات دمای فاضلاب باعث انبساط و انقباض طولی لوله های پلیمری می شود که اگر مهار نگردد باعث شکستگی جوش ها خواهد شد. موفه با داشتن واشر لاستیکی و فضای بازی در داخل خود اجازه می دهد لوله بدون فشار آوردن به اتصالات دیگر حرکت طولی داشته باشد. نصب موفه در رایزرهای بلند که تغییر طول لوله در آن ها چشمگیر است از الزامات مقررات ملی ساختمان محسوب می شود.

چهارراه پلیکا؛ ایجاد انشعاب هم‌زمان در چند مسیر

چهارراه پلیکا جزو اتصالات کم‌کاربرد اما کاربردی در شبکه فاضلاب محسوب می‌شود که امکان ایجاد چهار مسیر انشعابی با زاویه قائم را فراهم می‌کند. استفاده از این اتصال بدون نیاز به برش‌های متعدد، ساختار یکپارچه لوله‌کشی را حفظ کرده و توزیع جریان فاضلاب در چند جهت مختلف را ممکن می‌سازد. این ویژگی در فضاهای محدود یا مسیرهای پیچیده اهمیت بیشتری پیدا می‌کند.

رابط پلیکا؛ اتصال قابل باز و بسته شدن لوله‌ها

رابط‌های پلیکا همانند کوپلینگ وظیفه اتصال دو بخش از لوله‌کشی را بر عهده دارند، با این تفاوت که قابلیت باز و بسته شدن آسان دارند. طراحی این اتصال به‌صورت حلقه مرکزی با دو بخش چرخشی انجام شده که امکان جداسازی سریع بدون آسیب به لوله‌ها را فراهم می‌کند. این ویژگی رابط‌ها را به گزینه‌ای مناسب برای بخش‌هایی تبدیل می‌کند که نیاز به دسترسی دوره‌ای دارند.

درپوش پلیکا؛ مسدودکننده ایمن انتهای لوله فاضلاب

درپوش پلیکا برای مسدود کردن انتهای باز لوله فاضلاب مورد استفاده قرار می‌گیرد و مانع عبور سیال از مسیر می‌شود. این اتصال زمانی کاربرد دارد که ادامه مسیر لوله‌کشی متوقف شده یا اتصال به بخش دیگری در نظر گرفته نشده باشد. بستن دهانه لوله‌ها با درپوش تا پایان عملیات اجرایی، از ورود نخاله ساختمانی و اجسام خارجی به داخل شبکه فاضلاب جلوگیری می‌کند.

کوپلینگ پلیکا؛ اتصال ساده و مقرون‌ به‌ صرفه

کوپلینگ‌ها از ساده‌ترین و مقرون‌به‌صرفه‌ترین اتصالات پلیکا هستند که برای اتصال مستقیم دو لوله یا اتصال لوله به سایر اتصالات به کار می‌روند. این قطعه در سایزهای مختلف تولید می‌شود و نوع کاهنده آن امکان اتصال لوله‌هایی با قطر متفاوت را فراهم می‌کند. کاربرد آسان و نصب سریع، کوپلینگ را به یکی از اجزای پرمصرف در سیستم فاضلاب تبدیل کرده است.

بست پلیکا؛ تثبیت و مهار لوله‌ها در مسیر اجرا

بست‌های نگهدارنده پلیکا نقش مهمی در تثبیت و ایمنی لوله‌های فاضلاب دارند. این قطعات برای مهار لوله‌ها روی دیوار یا سقف، به‌ویژه در اجرای زیرسقفی، مورد استفاده قرار می‌گیرند. همچنین از انتقال لرزش، تنش‌های سازه‌ای و فشارهای ناخواسته به لوله‌ها جلوگیری کرده و امکان کنترل میزان حرکت طولی لوله را فراهم می‌کنند.

کلاهک هواکش پلیکا؛ محافظ دهانه لوله ونت در پشت‌بام

کلاهک هواکش پلیکا در انتهای لوله‌های ونت نصب می‌شود تا از ورود باران، گرد و غبار، برگ درختان و جانوران به داخل مسیر هواکش جلوگیری کند. این قطعه معمولاً روی لوله‌های خروجی حمام، سرویس بهداشتی و آشپزخانه در پشت‌بام قرار می‌گیرد. علاوه بر مدل‌های پلیکا، نمونه‌های فلزی و سیمانی نیز برای این منظور در دسترس هستند.

نکات کلیدی و تکمیلی در خرید

هنگام تهیه لوازم تاسیساتی علاوه بر شناخت اسامی اتصالات لوله فاضلاب، توجه به کیفیت و برند سازنده نیز برای تضمین عمر ساختمان اهمیت دارد. در کنار لوله های فاضلابی، برای سیستم آبرسانی نیز باید از برندهای معتبر مانند لوله سه لایه آذین استفاده کنید تا از عدم تغییر رنگ و بوی آب اطمینان حاصل نمایید.

نتیجه گیری اسامی اتصالات لوله فاضلاب

آشنایی با اسامی اتصالات لوله فاضلاب برای هر کسی که قصد ساختن ساختمان یا تعمیر لوله های فاضلاب را دارد، ضروری است. قطعاتی مانند زانو، سه راهی، سیفون، بوشن، تبدیل، موفه و دریچه بازدید نقش کلیدی در هدایت جریان، جلوگیری از بو و نشت و حفظ عملکرد صحیح شبکه دارند. انتخاب صحیح هر اتصال بر اساس کاربرد، سایز و محل نصب، عملکرد بهینه و طول عمر طولانی سیستم فاضلاب را فراهم می ‌آورد و از مشکلاتی مانند گرفتگی، ترک و نشت جلوگیری می ‌کند.
