نحوه انجام لوله کشی گاز با لوله پنج لایه

لوله کشی گاز با لوله پنج لایه با رعایت ضوابط مبحث هفدهم مقررات ملی و استفاده از برندهای مورد تایید، جایگزینی ایمن و مناسب برای لوله‌های فلزی قدیمی است. این سیستم با ترکیب مزایای فلز و پلیمر، علاوه بر حذف خطرات جوشکاری، سرعت اجرای پروژه را به دلیل شکل‌پذیری بالا و کاهش اتصالات چند برابر می‌کند. در فرآیند لوله کشی گاز با لوله پنج لایه، مقاومت در برابر خوردگی و طول عمر بالا از ویژگی‌های بارز محسوب می‌شود؛ اما اجرای آن مستلزم رعایت دقیق استانداردهای حفاظتی در برابر نور خورشید و آسیب‌های فیزیکی می‌باشد. در این میان، هرچند موضوع قیمت لوله آب پنج لایه بیشتر در پروژه‌های تاسیسات آبرسانی مطرح می شود، اما شناخت ویژگی های فنی این نوع لوله ها در ارزیابی کاربرد آن ها برای خطوط گاز نیز اهمیت دارد.

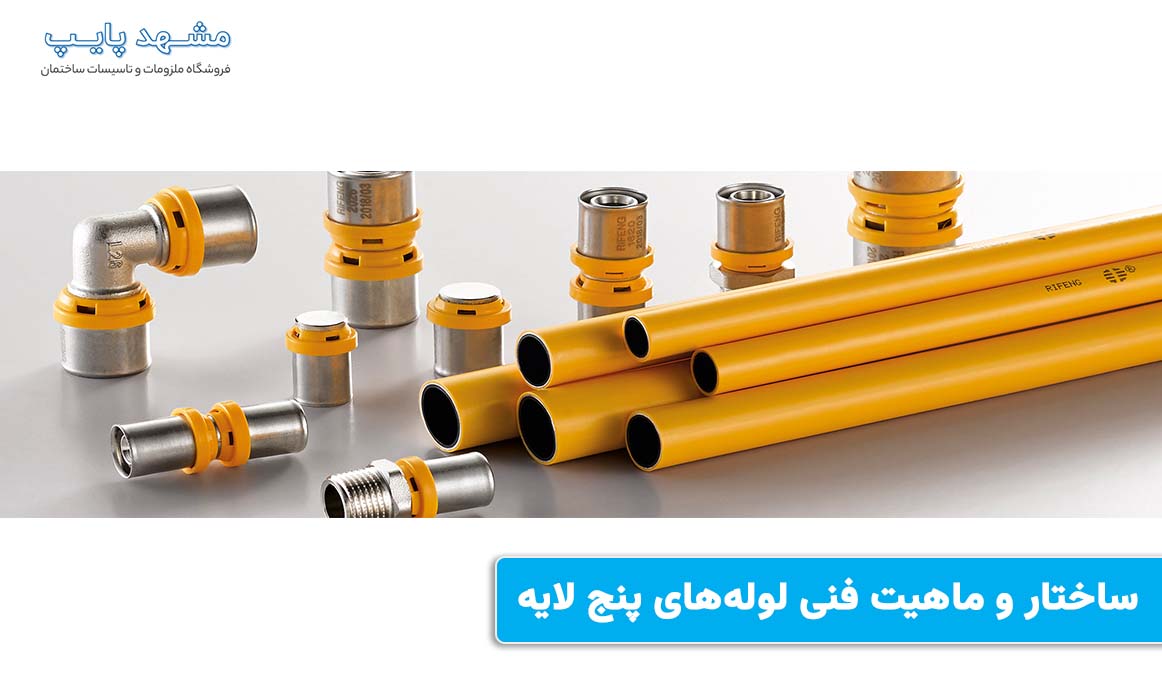

ساختار و ماهیت فنی لوله‌ های پنج لایه

شناخت دقیق متریال، نخستین گام در درک عملکرد یک سیستم تاسیساتی به شمار می‌رود. لوله‌های پنج لایه که در بازار با نام‌هایی همچون نیوپایپ شناخته می‌شوند، از ترکیب مهندسی شده فلز و پلیمر شکل گرفته‌اند. هدف از این ترکیب، بهره‌گیری از نقاط قوت هر دو ماده و حذف ضعف‌های آن‌ها بود؛ تکنولوژی پیشرفته‌ای که یکی از عوامل تعیین‌کننده در قیمت اتصالات نیوپایپ و سایر بازارهای تاسیساتی محسوب می‌شود. اجزای تشکیل‌دهنده این محصولات به شرح زیر است.

• لایه درونی (PEX یا PERT): پلیمری مقاوم که سطح صیقلی آن افت فشار سیال را به حداقل می‌رساند و در تماس مستقیم با مواد عبوری قرار می‌گیرد.
• لایه چسب میانی اول: وظیفه اتصال قدرتمند پلیمر داخلی به فلز را بر عهده دارد.
• لایه آلومینیوم: هسته مرکزی لوله که مانع نفوذ اکسیژن می‌شود و استحکام ساختاری را افزایش می‌دهد.
• لایه چسب میانی دوم: پیوند دهنده لایه فلزی به پوشش خارجی خواهد بود.
• لایه بیرونی: محافظت از کل ساختار در برابر آسیب‌های محیطی و فیزیکی را انجام می‌دهد.

استانداردهای استفاده از لوله پنج لایه در گازرسانی

بحث برانگیزترین موضوع در میان لوله و اتصالات ساختمانی، مجاز بودن یا نبودن استفاده از این محصولات برای انتقال گاز است. در گذشته، استانداردهای سخت‌گیرانه تنها لوله‌های فولادی سیاه یا پلی‌اتیلن‌های مخصوص (برای شبکه‌های دفنی) را تایید می‌کردند. با پیشرفت تکنولوژی، برخی برندهای معتبر مانند نیوپایپ، محصولاتی با استانداردهای ارتقا یافته تولید کردند که تحت شرایط خاص و با رعایت دقیق مبحث هفدهم مقررات ملی ساختمان، قابلیت استفاده در سیستم‌های گازی را دارند. لوله کشی گاز با لوله پنج لایه نیازمند تاییدیه سازمان نظام مهندسی می باشد. جدول زیر تفاوت دیدگاه‌های سنتی و مدرن را نشان می‌دهد.

-5%

انتخاب گزینه ها این محصول دارای انواع مختلفی می باشد. گزینه ها ممکن است در صفحه محصول انتخاب شوند

بوشن یکسر فلز آذین لوله سپاهان

شروع قیمت از 101,856 تومان

-5%

انتخاب گزینه ها این محصول دارای انواع مختلفی می باشد. گزینه ها ممکن است در صفحه محصول انتخاب شوند

زانو بوشن فلزی دیواری آذین لوله سپاهان

شروع قیمت از 111,114 تومان

-10%

انتخاب گزینه ها این محصول دارای انواع مختلفی می باشد. گزینه ها ممکن است در صفحه محصول انتخاب شوند

لوله پنج لایه PERT-AL-PERT نیوپایپ

شروع قیمت از 78,883 تومان

-10%

انتخاب گزینه ها این محصول دارای انواع مختلفی می باشد. گزینه ها ممکن است در صفحه محصول انتخاب شوند

لوله پنج لایه PEX-AL-PEX برند نیوپایپ

نمره 5.00 از 5

شروع قیمت از 83,714 تومان

مزایای فنی لوله های پنج لایه در سیستم گاز رسانی

به‌کارگیری لوله‌های تلفیقی (فلز و پلیمر) که امروزه به یکی از اصلی‌ترین فروشگاه لوازم تاسیسات ساختمانی در مشهد تبدیل شده است، در صورت رعایت الزامات قانونی، امتیازات متعددی را برای پروژه به همراه می‌آورد. حذف فرآیند جوشکاری که همواره با خطرات ایمنی و آلودگی محیطی همراه بود، یکی از مهم‌ترین دستاوردها محسوب می‌شود. سایر ویژگی‌های مثبت شامل موارد زیر است.

• کاهش چشمگیر اتصالات در مسیر به دلیل امکان خم کردن لوله
• صاف بودن سطح داخلی و عدم ایجاد رسوب یا افت فشار گاز
• مقاومت ذاتی در برابر مواد خورنده و رطوبت محیطی
• زیبایی ظاهری در اجراهای روکار نسبت به لوله‌های فلزی زنگ‌زده
• سهولت حمل و نقل به دلیل وزن پایین رول‌های لوله

معایب استفاده لوله های پنج لایه در سیستم گاز رسانی

استفاده از لوله‌های نسل جدید در کنار نقاط قوت، محدودیت‌هایی نیز به همراه دارد. مقایسه این ویژگی‌ها به تصمیم‌گیری بهتر کمک می‌کند.

• حساسیت به نور خورشید: تابش مستقیم اشعه UV باعث تخریب ساختار پلیمری لوله می‌شود و عمر آن را به شدت کاهش می‌دهد.

• مقاومت حرارتی محدود: در صورت بروز آتش‌سوزی در ساختمان، این لوله‌ها سریع‌تر از فولاد ذوب می‌شوند و ممکن است باعث گسترش خطر گردند.

• آسیب‌پذیری فیزیکی: برخورد اجسام تیز یا ضربات شدید می‌تواند به بدنه لوله آسیب برساند.

ملاحظات ایمنی هنگام لوله کشی گاز با لوله پنج لایه

هر سیستم تاسیساتی در کنار نقاط قوت، محدودیت‌هایی دارد که نادیده گرفتن آن‌ها خسارات جبران‌ناپذیری به بار می‌آورد. در پروژه لوله کشی گاز با لوله پنج لایه، حساسیت نسبت به نور خورشید و دماهای بسیار بالا باید در نظر گرفته شود. پلیمرها در برابر اشعه UV آسیب‌پذیر هستند؛ بنابراین در فضاهای باز حتماً باید از پوشش‌های محافظ یا عایق استفاده کنند. نکات مهمی که باید رعایت گردند به شرح زیر می باشد.

• فاصله ایمنی از منابع حرارتی مستقیم مانند شعله بخاری یا اجاق گاز حفظ شود (حداقل ۵۰ سانتی‌متر).
• نصب در محل‌هایی که احتمال ضربه فیزیکی شدید یا له شدگی وجود دارد، ممنوع خواهد بود.
• عبور لوله از سقف کاذب مجاز است، اما باید تهویه مناسب برای جلوگیری از تجمع گاز در صورت نشت احتمالی پیش‌بینی گردد.
• تست فشار و نشت‌یابی با دقت بسیار بیشتری نسبت به لوله‌های آب انجام گیرد.

مراحل برش صحیح لوله پنج لایه

شروع یک اجرای بی‌نقص، با برش دقیق و اصولی لوله آغاز می‌شود. استفاده از ابزارهای نامتعارف مانند اره آهن‌بر یا سنگ فرز، باعث آسیب دیدن لایه آلومینیومی و دفرمه شدن سطح مقطع خواهد شد که در نهایت منجر به نشتی در محل اتصال می‌گردد. روش استاندارد برش شامل مراحل ذیل است.

• انتخاب قیچی مخصوص برای سایزهای ۱۶ تا ۳۲ میلی‌متر و دستگاه لوله‌بر برای سایزهای بزرگتر (۴۰ تا ۶۳)
• قرار دادن لوله در دهانه قیچی به شکلی که تیغه بر روی سطح بالایی مماس شود.
• اعمال فشار همزمان با حرکت دورانی (آونگی) دست حول محور لوله برای تسهیل نفوذ تیغه
• اطمینان از عمود بودن زاویه برش نسبت به محور طولی لوله
• بررسی سطح مقطع برش خورده برای اطمینان از عدم بیضی شدن لوله

اصول و روش‌های خم‌کاری اصولی لوله

یکی از برتری‌های این نوع لوله، قابلیت تغییر جهت بدون نیاز به زانو است. با این حال، خم کردن غیراصولی می‌تواند باعث دوپهن شدن یا شکستن لایه آلومینیوم مرکزی گردد. شعاع خم مجاز، همواره باید ۵ برابر قطر خارجی لوله در نظر گرفته شود. برای مثال، لوله سایز ۱۶ باید حداقل شعاع خم ۸۰ میلی‌متری داشته باشد. موارد زیر شیوه‌های مجاز خم‌کاری به شمار می رود.

خم کاری با دست

مخصوص سایزهای پایین است که با قرار دادن انگشتان شست در زیر لوله و اعمال فشار تدریجی در فواصل کوتاه انجام می‌پذیرد. این روش نیازمند مهارت بالای مجری برای جلوگیری از شکستگی لوله می باشد.

استفاده از فنر خم

فنرهای روکار برای خم‌های وسط لوله و فنرهای توکار برای سر لوله کاربرد دارند. فنر با حمایت از دیواره لوله، مانع از دفرمه شدن آن در حین اعمال نیرو می‌شود و فرمی یکدست ایجاد می‌کند.

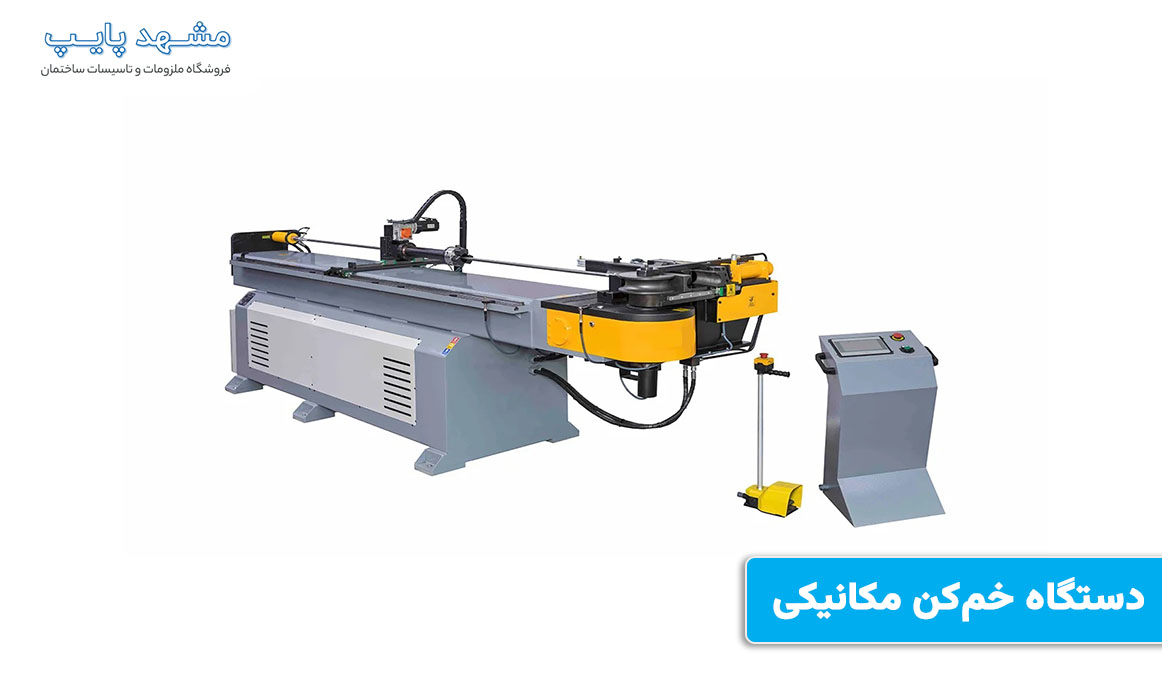

دستگاه خم کن مکانیکی

برای سایزهای ۱۶ تا ۳۲ و مکان‌هایی که دقت بالا مد نظر است، به کار می‌رود. لوله بین فک‌های دستگاه قرار می‌گیرد و با فشار اهرم، به صورت پله‌ای و کنترل شده خم می‌شود.

اهمیت کالیبراسیون قبل از نصب

پس از برش، سطح مقطع لوله معمولاً کمی از حالت دایره کامل خارج می‌شود و لبه‌های تیز پیدا می‌کند. اگر لوله با همین وضعیت وارد اتصال شود، اورینگ‌های لاستیکی اتصال را پاره کرده و آب‌بندی مختل خواهد شد. عملیات کالیبر کردن یا برقو زدن، این مشکل را حل می‌نماید. فرآیند کالیبراسیون باید به ترتیب زیر اجرا گردد.

• آغشته کردن ابزار کالیبر به آب برای روان‌کاری (استفاده از روغن و گریس ممنوع است).

• وارد کردن ابزار به داخل دهانه لوله و چرخش در جهت عقربه‌های ساعت

• ادامه چرخش تا زمانی که تیغه ابزار، لبه داخلی را بتراشد و پخ ۴۵ درجه ایجاد کند.

• خارج کردن ابزار بدون تغییر جهت چرخش

انواع اتصالات و روش نصب آن‌ها

در سیستم لوله کشی گاز با لوله پنج لایه، از دو نوع اتصال اصلی کوپلی (مهره ماسوره‌ای) و پرسی استفاده می‌شود. هر کدام از این روش‌ها ویژگی‌های منحصر به فردی دارند و انتخاب آن‌ها به شرایط پروژه و نظر مهندس ناظر بستگی دارد.

اتصالات کوپلی (مهره ماسوره‌ای)

این نوع اتصال شامل یک بدنه، اورینگ، حلقه چاک‌دار و مهره می باشد. برای نصب، ابتدا مهره و سپس حلقه روی لوله قرار می‌گیرند. پس از کالیبر کردن دهانه، بدنه اتصال وارد لوله می‌شود و مهره با آچار محکم می‌گردد. نکته مهم این است که حلقه چاک‌دار نباید بیش از حد باز شود، زیرا موجب ترک خوردگی آن خواهد شد.

اتصالات پرسی

در این روش، یک حلقه استیل روی لوله قرار می‌گیرد و توسط دستگاه مخصوص پرس می‌شود. دستگاه پرس با اعمال فشار هیدرولیک، حلقه استیل را جمع می‌کند و لوله را به بدنه اتصال می‌فشارد. وجود سوراخ‌های کوچک روی حلقه استیل به مجری اجازه می‌دهد تا از قرارگیری صحیح لوله در جای خود مطمئن گردد.

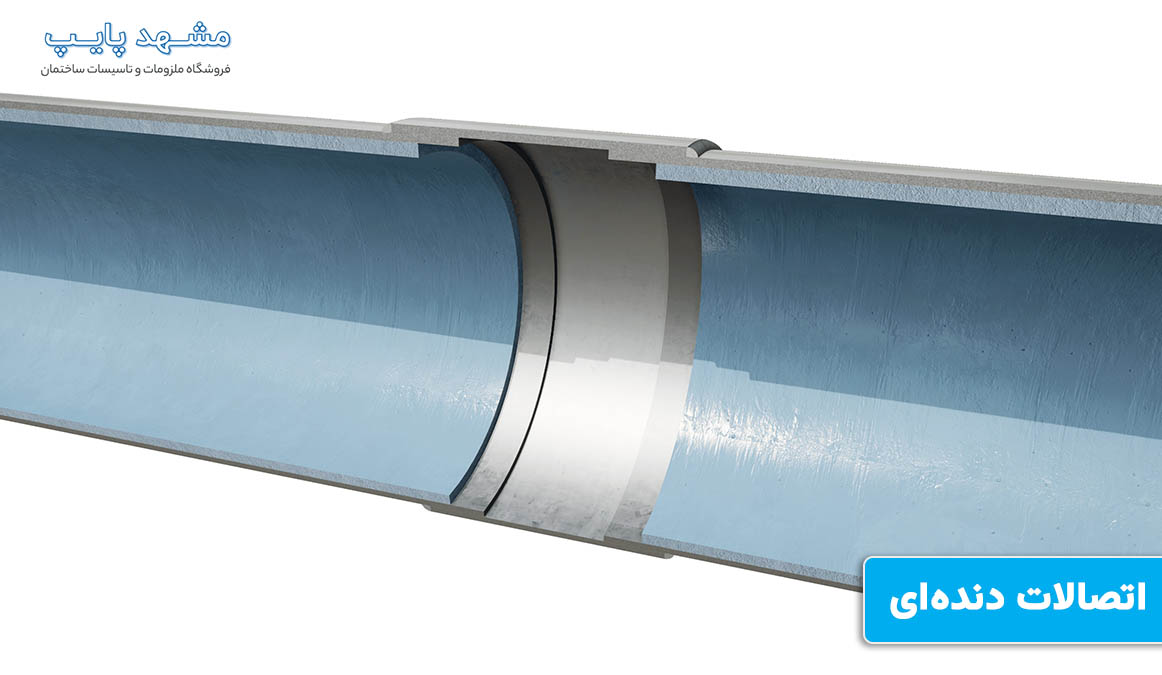

اتصالات دنده‌ای

این مدل شبیه به اتصالات کوپلی است اما ساختار ساده‌تری دارد. آب‌بندی در این اتصالات نیز توسط اورینگ انجام می‌شود و نباید از مواد روان‌کننده نفتی مانند گریس استفاده کرد، زیرا باعث پوسیدگی لاستیک اورینگ می‌گردد. استفاده از محلول آب و صابون رقیق برای تسهیل ورود لوله بلامانع می باشد.

عملکرد و نگهداری دستگاه پرس هیدرولیک

کیفیت نهایی در اتصالات پرسی، وابستگی مستقیمی به سلامت دستگاه پرس دارد. این ابزارها که معمولاً به صورت شارژی-هیدرولیک عمل می‌کنند، نیروی لازم برای تغییر شکل دائمی حلقه استیل را تولید خواهند کرد. اقدامات ضروری برای حفظ کارایی دستگاه شامل موارد زیر می‌شود.

• استراحت حرارتی: دستگاه برای کار مداوم ساخته نشده است. پس از هر ۵۰ بار پرس متوالی، باید حدود ۱۵ دقیقه به دستگاه استراحت داد تا دمای قطعات داخلی و روغن هیدرولیک کاهش یابد.
• نظافت فک‌ها: شیارهای فک پرس باید همواره عاری از گرد و غبار، گچ و سنگریزه باشند. وجود ضایعات باعث می‌شود فشار پرس به درستی منتقل نشود و اتصال ضعیف بماند.
• سرویس دوره‌ای: روغن‌کاری قطعات متحرک و پین‌ها باید به صورت منظم انجام شود. همچنین در صورت مشاهده هرگونه نشتی روغن، دستگاه باید بلافاصله از سرویس خارج و به تعمیرگاه مجاز ارسال گردد.

کاربردهای دیگر لوله پنج لایه در صنعت

علاوه بر لوله کشی گاز با لوله پنج لایه و سیستم‌های آبرسانی، ویژگی‌های خاص این محصولات باعث شده تا در مصارف صنعتی و پزشکی نیز مورد توجه قرار گیرند. لایه آلومینیومی نفوذناپذیر، این لوله‌ها را برای انتقال گازهای طبی مانند اکسیژن در بیمارستان‌ها مطلوب می‌سازد. دیگر موارد مصرف شامل موارد زیر می‌گردد.

• سیستم‌های گرمایش از کف و رادیاتورها.
• انتقال هوای فشرده در کارگاه‌های صنعتی (کمپرسورها).
• خطوط انتقال سیالات در صنایع شیمیایی و دارویی (با توجه به جدول مقاومت شیمیایی).
• تاسیسات سرمایشی و فن‌کویل‌ها.

ضوابط اجرای لوله کشی توکار

نوع معماری ساختمان تعیین می‌کند که لوله‌ها به چه صورت کار شوند. در اجرای توکار (دفنی) مراحل به صورت زیر انجام می‌گردد.

• لوله باید در بستری از ماسه نرم قرار گیرد تا از آسیب مصالح تیز جلوگیری شود.
• استفاده از اتصالات در کف، در سیستم‌های سنتی (انشعابی) پرهیز شود؛ سیستم کلکتوری بهترین گزینه برای حذف اتصالات کف خواب است.
• پوشاندن لوله با ملات سیمان یا گچ به طور مستقیم مجاز نیست و باید از عایق فومی استفاده کرد.

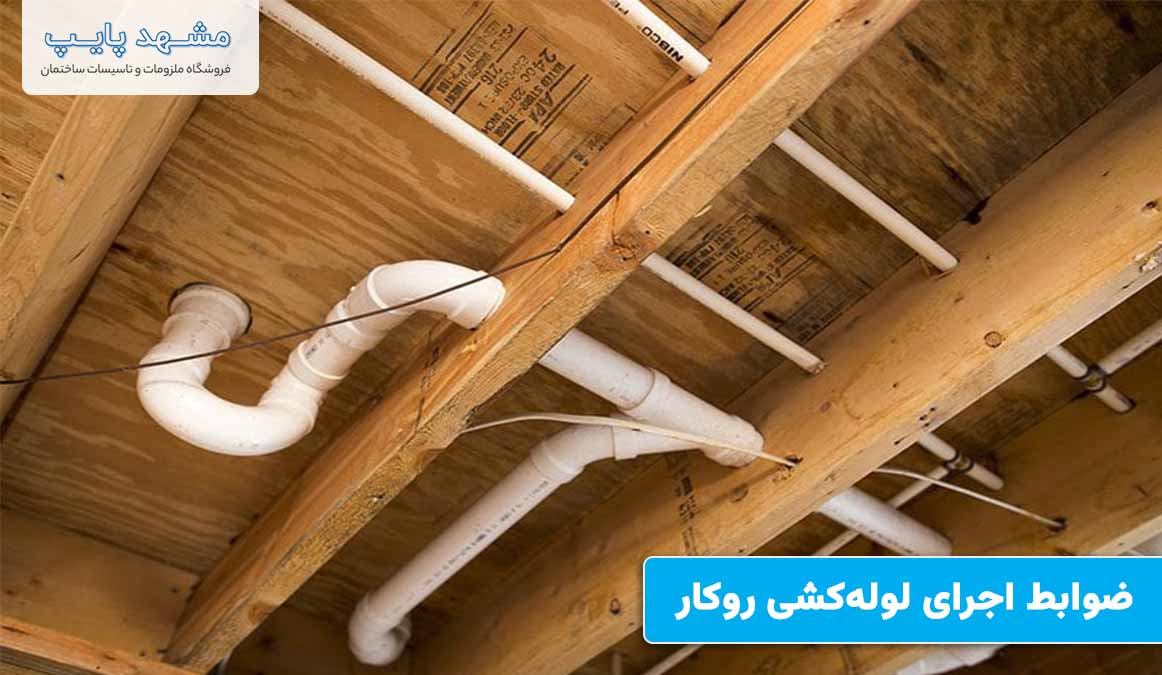

ضوابط اجرای لوله‌کشی روکار

برای دستیابی به نتیجه‌ای استاندارد و زیبا در لوله‌کشی روکار، رعایت ترتیب مراحل زیر ضروری است.

• فاصله بست‌های نگهدارنده باید استاندارد باشد تا از شکم دادن لوله جلوگیری شود.
• مسیر عبور نباید در معرض ضربه یا تردد افراد باشد.
• زیبایی ظاهری و تراز بودن خطوط لوله اهمیت بالایی دارد.

تست نشت‌یابی و تحویل پروژه

پایان عملیات اجرایی به معنی اتمام کار نیست. قبل از بهره‌برداری نهایی، باید کل سیستم تحت تست فشار قرار گیرد. این کار معمولاً با هوای فشرده یا گاز نیتروژن انجام می‌شود. فشار تست باید بالاتر از فشار کاری گاز شهری باشد تا هرگونه نشتی ریز در اتصالات مشخص گردد. استفاده از کف صابون برای پیدا کردن محل نشتی روشی متداول می‌باشد. تمام اتصالات، شیرها و نقاط خم‌کاری شده باید به دقت بررسی شوند. در صورتی که عقربه گیج فشار ثابت بماند و افت فشاری مشاهده نشود، سیستم از نظر آب‌بندی مورد تایید است.

چک‌لیست خرید و انتخاب لوله مناسب

برای داشتن یک سیستم ایمن، انتخاب کالای باکیفیت شرط اول است. هنگام خرید لوله و اتصالات باید به چند نکته کلیدی توجه کرد.

• نشان استاندارد: وجود علامت استاندارد ملی و کد رهگیری روی لوله، اصالت کالا را نشان می‌دهد.
• برند سازنده: شرکت‌های معتبر معمولاً از مواد اولیه باکیفیت‌تری استفاده می‌کنند و گارانتی معتبر دارند.
• هماهنگی لوله و اتصال: بهتر است لوله و اتصالات از یک برند باشند تا تلرانس ابعادی آن‌ها کاملاً با هم منطبق شوند.
• وضعیت ظاهری: سطح داخلی و خارجی لوله باید کاملاً صاف و بدون خش یا حباب باشد.

سخن پایانی درباره لوله کشی گاز با نیوپایپ

در سیستم لوله کشی گاز با لوله پنج لایه، شکل‌پذیری بالا و مقاومت ذاتی در برابر خوردگی، جایگزینی مطمئن برای لوله‌های فولادی قدیمی فراهم می‌کند؛ البته مشروط بر اینکه الزامات مبحث هفدهم مقررات ملی و تاییدیه‌های نظام مهندسی به دقت اجرا شوند. با وجود مزایای فنی متعدد، آسیب‌پذیری در برابر اشعه خورشید و ضربات فیزیکی نیازمند تدابیر حفاظتی ویژه است. در نهایت، تضمین ایمنی این شبکه به اجرای صحیح برش، کالیبراسیون دقیق لبه‌ها و انجام سخت‌گیرانه تست‌های فشار و نشت‌یابی با گاز نیتروژن یا هوای فشرده وابسته خواهد بود تا از هرگونه خطر احتمالی جلوگیری گردد.

سوالات متداول درباره لوله کشی گاز با لوله پنج لایه

آیا می‌توان برای تعمیر لوله سوراخ شده از چسب یا وصله استفاده کرد؟

خیر، در لوله‌های پنج لایه، به ویژه در سیستم گازرسانی، استفاده از چسب، نوار تعمیر یا وصله به هیچ عنوان مجاز و ایمن نیست. در صورت سوراخ شدن لوله (مثلاً با میخ)، باید آن بخش معیوب کاملاً بریده شود و با استفاده از دو اتصال استاندارد و یک قطعه لوله جدید، بخش آسیب‌دیده جایگزین گردد تا ایمنی تضمین شود.

هزینه نهایی اجرای لوله‌کشی پنج لایه نسبت به لوله‌کشی فولادی چقدر متفاوت است؟

اگرچه قیمت هر متر لوله پنج لایه امکان دارد از لوله فولادی بیشتر باشد، اما هزینه نهایی پروژه اغلب کمتر یا برابر تمام می‌شود. دلیل این امر حذف هزینه‌های سنگین جوشکاری، حمل‌ونقل آسان‌تر، سرعت اجرای بسیار بالاتر و کاهش تعداد اتصالات (زانویی‌ها) است که هزینه‌های دستمزد و زمان پروژه را به شدت کاهش می‌دهد.

در صورت وقوع آتش‌سوزی، مقاومت لوله‌های پنج لایه نسبت به لوله فولادی چگونه است؟

لوله‌های پنج لایه به دلیل داشتن لایه‌های پلیمری، دمای ذوب پایین‌تری نسبت به لوله‌های فولادی دارند و در آتش‌سوزی‌های مستقیم زودتر آسیب می‌بینند. به همین دلیل، در رایزرهای اصلی ساختمان و محل‌هایی که خطر حریق بالاست، محافظت از آن‌ها با عایق‌های حرارتی نسوز یا عبور از داکت‌های محافظت‌شده طبق مقررات ملی ساختمان الزامی می باشد.

نحوه تشخیص لوله پنج لایه تقلبی از اصلی در بازار چیست؟

برای اطمینان از اصالت کالا، باید به کیفیت چاپ لیزری روی لوله دقت کنید که شامل نام برند، تاریخ تولید، کد استاندارد و نوع مواد (PEX/PERT) باشد. همچنین، وزن لوله و ضخامت لایه آلومینیوم در نمونه‌های اصلی کاملا یکنواخت است. ایمن‌ترین روش، خرید از نمایندگی‌های رسمی و درخواست برگه ضمانت‌نامه شرکتی معتبر به شمار می‌رود.
