جدول سایز لوله ها به اینچ و میلیمتر

ارسال شده توسط تیم تولید محتوا حافظ

تیر 2, 1405

در دی 6, 1404

جدول سایز لوله ها به اینچ و میلیمتر اصلی ترین مرجع برای تبدیل سایز ۱/۲ اینچ به ۲۰ یا ۲۱ میلیمتر در سیستم های لوله کشی است. استفاده از جدول سایز لوله ها به پیمانکاران کمک می‌کند تا بدون ابهام، قطعات را انتخاب کنند و قیمت لوله و اتصالات را بر اساس بررسی سایزها و نوسانات ایجاد شده حاصل از آن در بازار، با دقت بیشتری مدیریت کنند. برای سادگی کار و انتخاب دقیق لوله های آبرسانی و فاضلاب، استفاده از یک لیست تطبیقی جامع که تفاوت قطر داخلی و خارجی را نشان دهد، یک ضرورت اجرایی به شمار می رود.

در این مطلب می خوانید نمایش

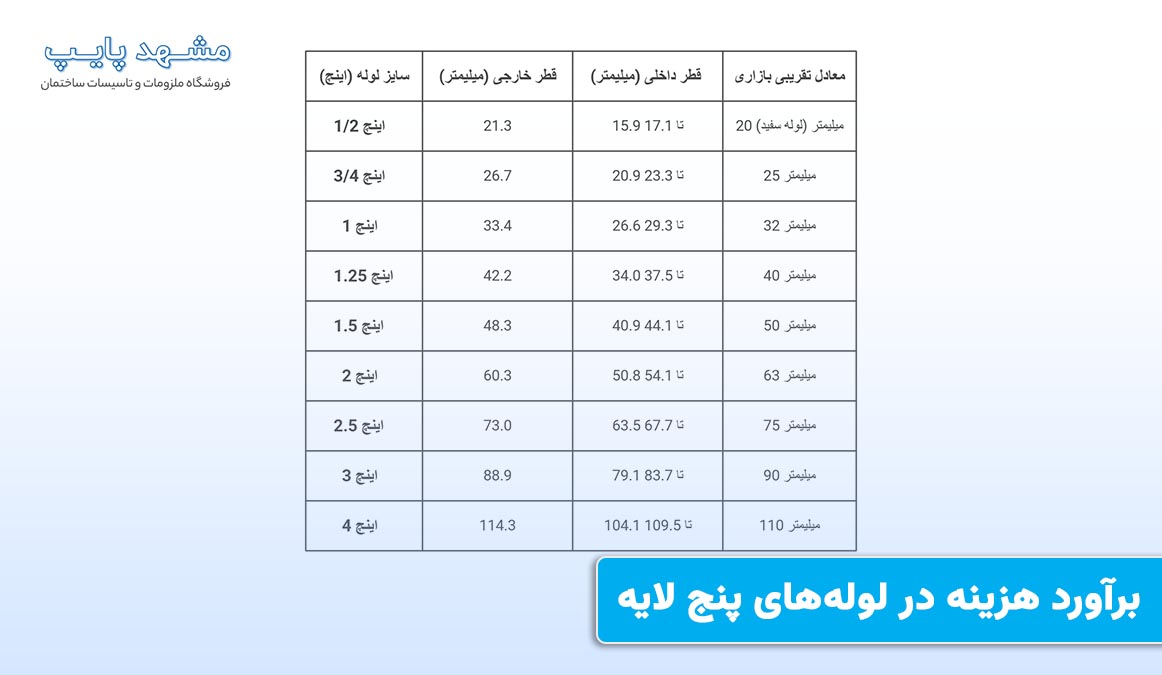

جدول سایز لوله ها به اینچ و میلیمتر

این مقادیر پایه اصلی برای انتخاب بوشن‌ها، زانوها و تجهیزات متصل‌کننده هستند و بر اساس استانداردهای ASME و DIN استخراج گردیده‌اند. داده‌های مندرج در جدول نشان‌دهنده یکنواختی در قطر خارجی برای تسهیل فرآیند اتصال قطعات رزوه‌دار در صنایع سنگین و خانگی است. درک این اعداد به مدیران پروژه اجازه می‌دهد تا انتخاب بهتری میان برندهایی مانند لوله سبز چابهار یا مدل‌های فولادی داشته باشند.

سایز لوله (اینچ)	قطر خارجی (میلیمتر)	قطر داخلی (میلیمتر) – استاندارد	معادل تقریبی بازاری
1/2 اینچ	21.3	15.9 تا 17.1	20 میلیمتر (لوله سفید)
3/4 اینچ	26.7	20.9 تا 23.3	25 میلیمتر
1 اینچ	33.4	26.6 تا 29.3	32 میلیمتر
1.25 اینچ	42.2	34.0 تا 37.5	40 میلیمتر
1.5 اینچ	48.3	40.9 تا 44.1	50 میلیمتر
2 اینچ	60.3	50.8 تا 54.1	63 میلیمتر
2.5 اینچ	73.0	63.5 تا 67.7	75 میلیمتر
3 اینچ	88.9	79.1 تا 83.7	90 میلیمتر
4 اینچ	114.3	104.1 تا 109.5	110 میلیمتر

چرا تسلط بر ابعاد لوله‌ها حیاتی است؟

استفاده از لوله با سایز اشتباه نه تنها بازدهی هیدرولیکی سیستم را به شدت کاهش می دهد، بلکه هزینه های گزافی را برای تعمیرات اضطراری به کارفرما تحمیل خواهد کرد. زمانی که ابعاد به دقت محاسبه شوند، جریان سیال با سرعت استاندارد حرکت کرده و از فرسایش زودهنگام دیواره های داخلی پیشگیری می شود. آگاهی از اندازه های استاندارد و قیمت لوله تک لایه موجب جلوگیری از ایجاد صداهای مزاحم در رایزرها و صرفه جویی در هزینه های قبل از لوله کشی می شود.

مزایای فنی رعایت استاندارد ابعادی

جلوگیری از ایجاد توربولانس، ضربه قوچ و صدای آزاردهنده ناشی از عبور پرفشار آب در لوله های کم قطر با انتخاب سایز درست محقق می شود. کاهش ریسک مسدود شدن مسیر جریان سیال به دلیل انباشت رسوبات در نقاط تبدیل سایز غیر فنی، عمر مفید تاسیسات را افزایش می دهد.

فرمول تبدیل اینچ به میلیمتر

برای محاسبه سریع، تسلط بر فرمول تبدیل واحد، یک ضرورت فنی محسوب می‌شود. این فرمول ساده به شما اجازه می‌دهد تا هر سایز امپریال را با تقریب مهندسی به عدد میلیمتری آن تبدیل کنید و فرآیند طراحی را با اطمینان بیشتری پیش ببرید. فرمول اصلی برای انجام محاسبات به شرح زیر است:

برای تبدیل اینچ به میلیمتر: (سایز به اینچ) × ۲۵.۴ = سایز به میلیمتر.
برای تبدیل میلیمتر به اینچ: (سایز به میلیمتر) ÷ ۲۵.۴ = سایز به اینچ.

نکته بسیار مهم: توجه داشته باشید که این فرمول عدد واقعی ریاضی را ارائه می دهد، اما “سایز اسمی” (Nominal Size) در جداول مهندسی با اعداد رند شده و قراردادی تعریف شده است. به عنوان مثال در سیستم های تاسیساتی، لوله های ۳/۴ اینچ معادل ۲۶.۷ میلی متر قطر خارجی (OD) تولید می شوند که در بازار با عدد رند ۲۵ شناخته می شوند.

ناهماهنگی ابعادی در لوله های فلزی و پلیمری

لوله‌های گالوانیزه و فولادی همواره بر اساس سیستم های امپریال (اینچی) طبقه‌بندی می شوند؛ اما در نصب محصولاتی مانند لوله سفید در کنار این تجهیزات فلزی، شناخت دقیق معادل های میلی متری است که از ناهماهنگی در نقاط جوش و اتصال جلوگیری می نماید. تفاوت ضخامت دیواره در پلیمرها باعث می شود که قطر داخلی لوله ۲۰ میلیمتر پلیمری بسیار کمتر از لوله ۱/۲ اینچ فلزی باشد.

نکات کلیدی برای تطبیق متریال های مختلف

همواره در نظر داشته باشید که لوله ۱/۲ اینچ فلزی دارای قطر خارجی ۲۱.۳ میلی متر است اما لوله سفید معادل آن ۲۰ میلی متر قطر دارد. استفاده از لوله های مانیسمان (بدون درز) برای فشارهای کاری بالا به دلیل دقت ابعادی بسیار بیشتر در قطر خارجی توصیه می شود. انتخاب تبدیل های گالوانیزه استاندارد و دقیق برای جفت شدن صحیح با شیرآلات رزوه ای موجود در بازار ایران الزامی است.

تاثیر برند و جنس لوله بر محاسبات سایز

ساختار فیزیکی هر متریال روش نام‌گذاری ابعادی متفاوتی را می‌طلبد؛ لوله های پنج لایه به دلیل ساختار مرکب خود، استانداردهای متفاوتی نسبت به لوله های تک لایه پلی پروپیلن دارند. در این سیستم ها، قطعاتی مانند لوله و اتصالات نیوپایپ برای برطرف کردن فاصله میان این استانداردها و ایجاد یک خروجی یکپارچه و بدون نشتی طراحی شده اند. تنوع جنسیتی در لوله ها باعث تفاوت های ابعادی آشکاری می شود که هر نصاب حرفه ای باید پیش از شروع کار بداند:

لوله های پی وی سی (PVC) معمولاً قطرهای اسمی بزرگ تری برای دفع فاضلاب ارائه می دهند و بر اساس اینچ نامگذاری می شوند.
لوله های پلی اتیلن به دلیل منعطف بودن، ممکن است تحت فشار کاری بالا به تدریج دچار انبساط جزئی در سایز میلیمتری شوند.
هنگام بررسی قیمت لوله پنج لایه متوجه خواهید شد که این لوله ها دارای جداره های نازک اما بسیار مقاومی هستند که دبی آب را حفظ می کنند.

رابطه قطر لوله با ظرفیت انتقال گاز در استانداردها

در شبکه گازرسانی خانگی و نیمه صنعتی، انتخاب سایز لوله صرفاً بر اساس ابعاد هندسی نیست، بلکه دبی خروجی گاز و افت فشار مجاز حرف اول را می زند. هنگامی که در فاز طراحی ساختمان به دنبال برآورد هزینه نهایی و مشاهده قیمت لوله پنج لایه و اتصالات گازی برای سیستم های حرارتی هستید، جدول ظرفیت گازرسانی نقشه راه شما خواهد بود. جدول زیر حداکثر ظرفیت عبوری گاز طبیعی (بر حسب مترمکعب در ساعت) را در سایزهای پرکاربرد تاسیساتی نمایش می دهد:

سایز لوله (اینچ)	حداکثر ظرفیت گاز (m3/h)	کاربرد معمول در ساختمان
1/2 اینچ	1.8	روشنایی و اجاق گاز معمولی
3/4 اینچ	3.5	پکیج‌های دیواری و بخاری‌های بزرگ
1 اینچ	8.2	انشعاب اصلی چند واحد مسکونی
1 1/4 اینچ	18.0	ورودی بلوک‌های آپارتمانی کوچک
2 اینچ	44.0	ایستگاه‌های تقلیل فشار خانگی

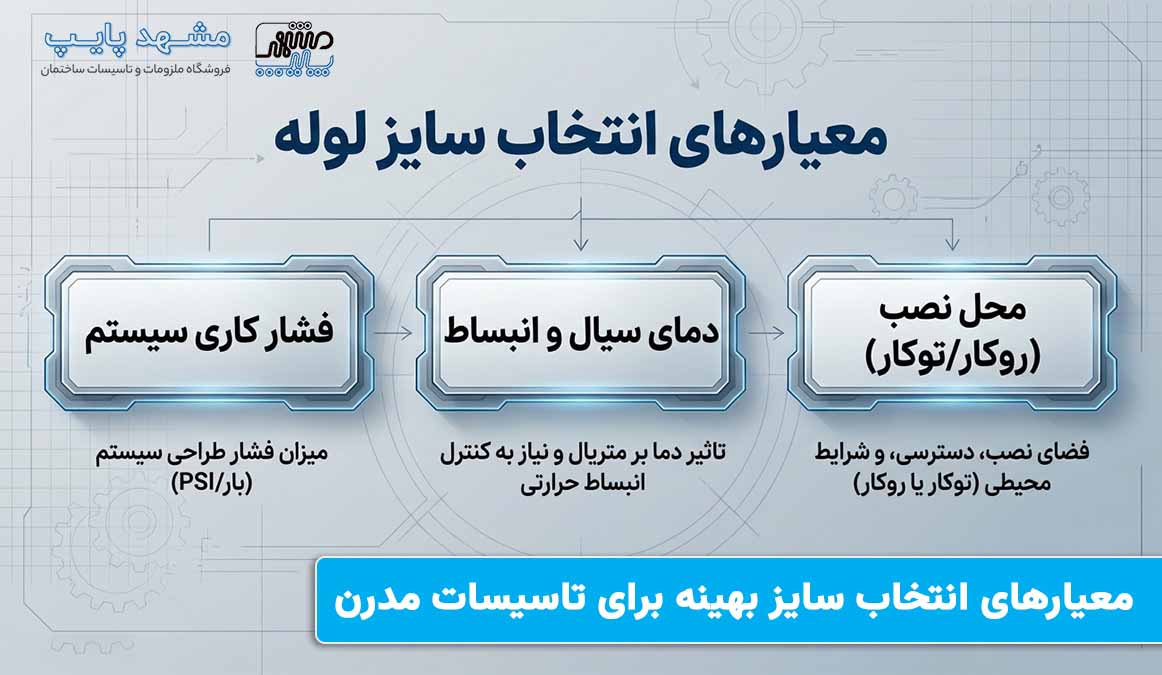

معیارهای انتخاب سایز بهینه برای تاسیسات مدرن

در زمان انتخاب نهایی از میان داده های موجود در جدول سایز لوله ها به اینچ و میلیمتر، نباید فقط به ارقام اسمی بسنده کرد و باید شرایط محیطی را سنجید. عوامل محیطی، نوع سیال انتقال دهنده و میزان خورندگی آن نقش تعیین کننده ای در انتخاب بهترین ضخامت گوشت لوله (Schedule) ایفا می کنند. برخی از پارامترهای فنی که باید پیش از نهایی کردن خرید برندهایی مثل لوله سبز چابهار بررسی شوند، شامل موارد زیر است:

حداکثر فشار استاتیکی سیستم که لوله باید بدون دفرمه شدن یا ترک خوردگی در برابر آن مقاومت مکانیکی لازم را داشته باشد.
بازه دمایی سیال (آب سرد یا گرمایش رادیاتور) و تاثیر مستقیم آن بر نرخ انبساط طولی متریال که در لوله های پلیمری بسیار حائز اهمیت است.
محیط نصب که آیا لوله قرار است به صورت روکار و در معرض نور خورشید نصب شود یا در عمق بتن و کف ساختمان دفن گردد.

افزایش طول عمر سیستم با کالیبراسیون

دقت در اندازه گیری ها نباید به مرحله خرید محدود شود؛ در حین اجرا نیز کالیبراسیون و بررسی مقطع لوله ها پس از برش الزامی است. وجود حالت بیضی یا دوپهنی در لبه های لوله های پلیمری باعث اتصال ناقص شده که در تست فشار موجب شکست خط لوله می شود. استفاده از ابزارهای استانداردی مانند گیج های کالیبره می تواند ضامن سلامت سیستم و عدم نشتی برای بیش از ۵۰ سال بهره برداری باشد.

نتیجه‌گیری جدول سایز لوله ها به اینچ و میلیمتر

بهره گیری از جدول سایز لوله ها به اینچ و میلیمتر و دانستن اینکه لوله ۱ اینچ معادل ۳۲ میلیمتر پلیمری یا ۳۳.۴ میلیمتر فولادی است، از خطاهای محاسباتی جلوگیری می کند. انتخاب سایز صحیح، جریان سیال را بهینه می کند، توربولانس و ضربه قوچ را کاهش داده و عمر سیستم را افزایش می‌دهد. علاوه بر اعداد جدول، توجه به فشار کاری، نوع سیال، جنس لوله و کالیبراسیون دقیق ضروری است تا نصب مطمئن و بدون نشتی انجام شود.
