نحوه اتصال لوله پلی اتیلن به لوله سفید
برای انجام صحیح نحوه اتصال لوله پلی اتیلن به لوله سفید باید به سراغ اتصالات مکانیکی مانند اتصالات فشاری برای سایزهای کوچک و اتصال فلنجی برای قطرهای بالا رفت. در روش فلنجی، لوله‌ها برش داده و تمیز می‌شوند، فلنج روی دو لوله قرار می‌گیرد، لنت بین فلنج‌ها گذاشته شده و در نهایت پیچ‌ها سفت می‌گردند. در روش فشاری نیز پس از برش و صاف کردن لبه‌ها، اتصال فشاری روی لوله قرار می‌گیرد. برای اجرای بدون خطا و انتخاب دقیق این اتصالات، تهیه قطعات استاندارد از مجموعه‌ای معتبر نظیر لوله و اتصالات نگین بسپار شرق باعث می‌شود تا اتصال نهایی ایمن، پایدار و مطابق اصول انجام گردد.
ویدیو نحوه اتصال لوله پلی اتیلن به لوله سفید
ویدیو زیر تنها در 20 ثانیه نحوه اتصال لوله پلی اتیلن به لوله سفید را به شما اموزش می دهد:
چگونه لوله پلی اتیلن را به لوله سفید وصل کنیم؟
ما در ادامه سعی کرده‌ایم نحوه اتصال لوله پلی اتیلن به لوله سفید با روش‌های مکانیکی یا واسطه‌ای را آموزش دهیم. دو روش اصلی برای این کار وجود دارد که در ادامه آنها را شرح خواهیم داد.
1. استفاده از اتصال فلنجی
این روش مطمئن‌ترین و استانداردترین راهکار، به‌خصوص برای لوله‌هایی با قطر زیاد (معمولا بالای ۲ اینچ یا ۶۳ میلی‌متر) و پروژه‌های صنعتی است. در این روش، هیچ‌گونه تنش کششی مستقیم روی نقطه اتصال مواد وارد نمی‌شود. بد نیست اشاره کنیم که این روش در خطوط انتقال آب، سیستم‌های صنعتی و پروژه‌هایی که از لوله‌های با کیفیتی مانند لوله چابهار استفاده می‌کنند، کاربرد زیادی دارد.
مراحل اجرای اتصال فلنجی
- آماده‌سازی: لوله‌ها هر دو لوله را در اندازه مورد نیاز برش دهید و انتها را صاف و تمیز کنید.
- نصب فلنج روی لوله پلی‌اتیلن و لوله سفید: فلنج‌ها را روی دو لوله قرار دهید. این قطعات به وسیله طرح خارجی و داخلی خود اتصال پایدار و مقاوم را امکان‌پذیر می‌کنند.
- قرار دادن لنت فلنج: یک لنت مقاوم بین دو فلنج قرار دهید. این لنت از نشتی جلوگیری کرده و فشار اتصال را یکنواخت می‌کند.
- سفت کردن پیچ‌های فلنج: دو فلنج فلزی را با پیچ و مهره به هم متصل کنید.
- استفاده از ابزار فشنگ آنیل یا گیره مخصوص: این ابزارها فلنج‌ها را کاملا به یکدیگر فشرده می‌کنند و مانع نشست می‌شوند.
- تست نهایی: پس از نصب، سیستم را تحت فشار آب قرار دهید تا از عدم نشتی مطمئن شوید.
کاربردهای روش فلنج
- خطوط انتقال آب کشاورزی
- لوله‌کشی صنعتی
- اتصال PE به فلز و چدن
- روژه‌هایی با قطرهای بزرگ
2. اتصالات فشاری
برای اجرای این روش، ابتدا انتهای لوله‌ها باید به اندازه مورد نیاز برش داده شده و لبه‌ها صاف و تمیز شوند تا نصب اتصالات به‌خوبی انجام گردد؛ سپس اتصالات فشاری مناسب روی لوله‌ها قرار می‌گیرند. این اتصالات با مکانیزم فشاری، لوله‌ها را در جای خود نگه می‌دارند و با ایجاد تنگنا و آب‌بندی داخلی، از نشت آب جلوگیری می‌کنند. بد نیست اشاره کنیم که این روش نصب لوله و اتصالات برای استفاده خانگی، سیستم‌های آبیاری و پروژه‌های سبک انتخاب بسیار مناسبی است.
مزایای اتصالات فشاری
- بدون نیاز به دستگاه جوش
- نصب آسان و سریع
- مناسب برای محیط‌های فاقد تجهیزات
- قابلیت باز و بسته شدن
انواع اتصالات فشاری مورد استفاده
- کوپلینگ
- زانویی
- سه‌راهی
- کاهنده
- آداپتور نری و مادگی
- زین گیره (برای گرفتن انشعاب بدون قطع جریان آب)
- شیرهای توپی

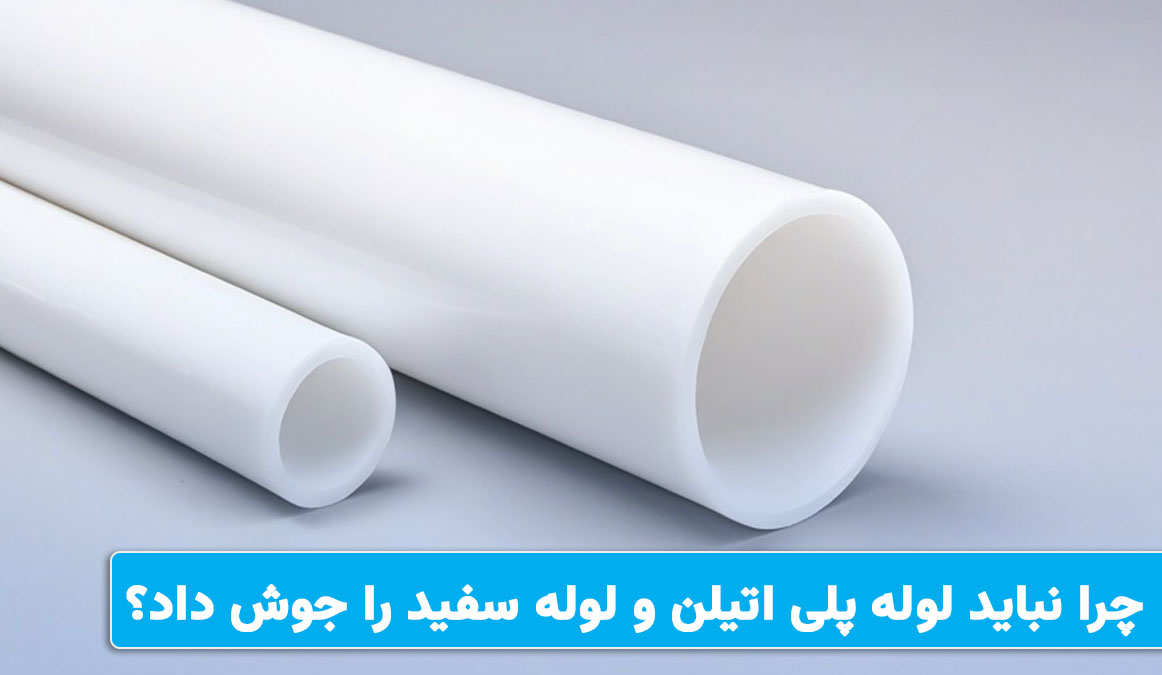

چرا نباید لوله پلی اتیلن و لوله سفید را جوش داد؟
اولین و مهم‌ترین نکته‌ای که هر مجری تاسیسات یا مهندس ناظر باید بداند، ممنوعیت اکید اتصال «ذوب داغ» یا جوش حرارتی مستقیم بین لوله پلی‌اتیلن و لوله سفید است. بسیاری از افراد غیرحرفه‌ای تصور می‌کنند که چون هر دو لوله از جنس پلاستیک هستند، می‌توان با گرم کردن و استفاده از دستگاه اتو لوله، آنها را به هم چسباند. اما این یک اشتباه بزرگ مهندسی محسوب می‌شود و درک دلیل آن برای اجرای صحیح نحوه اتصال لوله پلی اتیلن به لوله سفید حیاتی است.
دلایل فنی این ممنوعیت عبارتند از:
- تفاوت در ساختار مولکولی: لوله سفید از پلی‌پروپیلن و لوله سیاه از پلی‌اتیلن ساخته شده است. این دو پلیمر دارای شاخص‌های جریان مذاب (MFI) متفاوتی هستند و در سطح مولکولی با یکدیگر پیوند برقرار نمی‌کنند.
- تفاوت در نقطه ذوب: دمای ذوب و رفتار حرارتی این دو ماده متفاوت است. زمانی که یکی به حالت خمیری مناسب می‌رسد، دیگری ممکن است در شرایط متفاوتی باشد (مثلا سوخته یا هنوز نزدیک به ذوب نشده).
- عدم استحکام پیوند: حتی اگر به ظاهر این دو لوله به هم بچسبند، این اتصال سرد و شکننده خواهد بود. در واقع با کوچک‌ترین فشار آب یا تنش محیطی، محل اتصال جدا شده و باعث نشتی یا ترکیدگی می‌شود.
- تفاوت ضخامت دیواره: ضخامت دیواره لوله‌های پلی‌اتیلن با لوله‌های سفید در سایزهای مشابه متفاوت است که هم‌راستایی و جوش لب‌به‌لب را غیرممکن می‌سازد.
آشنایی با ویژگی‌ها و تفاوت‌های لوله پلی اتیلن و لوله سفید
برای درک بهتر نحوه اتصال لوله پلی اتیلن به لوله سفید، شناخت ویژگی‌های هر یک از این لوله‌ها ضروری است. این شناخت به انتخاب بهترین روش اتصال بر اساس نیاز پروژه کمک می‌کند.
ویژگی‌های لوله پلی اتیلن
لوله پلی‌اتیلن که اغلب با رنگ سیاه و خطوط آبی (برای آبرسانی) شناخته می‌شود، دارای ویژگی‌های زیر است:
- مقاومت عالی در برابر ضربه: این لوله‌ها در برابر ضربه بسیار مقاوم هستند.
- تحمل دمای پایین: دمای شکنندگی پلی‌اتیلن بسیار پایین است و می‌توان از آن در بازه دمایی منفی ۶۰ تا مثبت ۶۰ درجه سانتی‌گراد استفاده کرد. این ویژگی باعث می‌شود در زمستان و یخبندان ترک نخورد.
- انعطاف‌پذیری و مقاومت در برابر تنش: HDPE دارای حساسیت بریدگی کم و مقاومت بالا در برابر ترک خوردگی ناشی از تنش‌های محیطی است.
- مقاومت شیمیایی: در برابر خوردگی‌های شیمیایی خاک و مواد اسیدی مقاوم بوده و دچار پوسیدگی یا زنگ‌زدگی نمی‌شود.
ویژگی‌های لوله سفید
لوله سفید یا کوپلیمر تصادفی پلی‌پروپیلن، لوله‌ای صلب و استوانه‌ای است که ویژگی‌های متفاوتی دارد که در ادامه به آنها اشاره می کنیم:
- تحمل حرارتی بالا: مناسب برای دمای ۲۰ تا ۹۵ درجه سانتی‌گراد (ایده‌آل برای لوله‌کشی آب گرم ساختمان).
- سطح داخلی صیقلی: دارای سطح داخلی بسیار صاف و درخشان است که افت فشار را کاهش داده و از رسوب‌گذاری جلوگیری می‌کند.
- بهداشت بالا: رنگ، بو و طعم آب را تغییر نمی‌دهد.
- عایق بودن: تا حدی عایق حرارت و صدا است.
نکات ایمنی و فنی مهم در اتصال لوله پلی اتیلن به لوله سفید
پیش از این که نحوه اتصال لوله پلی اتیلن به لوله سفید را یاد بگیرید، باید درباره نکات ایمنی و فنی مربوطه اطلاعات مفیدی به دست آورید:
- انتخاب فشار کاری (PN): مطمئن شوید که اتصالات (فلنج‌ها، رابط‌ها) تحمل فشار کاری سیستم را دارند. مثلا اگر لوله ۱۰ بار است، اتصالات نباید ۶ بار باشند.
- تراز بودن لوله‌ها: در روش فلنجی، دو لوله باید کاملا هم‌راستا باشند. اگر لوله‌ها تحت زاویه به هم برسند، بستن پیچ‌های فلنج باعث ایجاد تنش شده و در درازمدت فلنج می‌شکند.
- محافظت در برابر نور خورشید: لوله‌های سفید در برابر اشعه UV خورشید ضعیف هستند و شکننده می‌شوند. اگر اتصال در فضای باز است، حتما لوله سفید را عایق‌کاری کنید. لوله‌های پلی‌اتیلن معمولا مشکلی با نور خورشید ندارند.
جمع بندی در نحوه اتصال لوله پلی اتیلن به لوله سفید
نحوه اتصال لوله پلی اتیلن به لوله سفید تنها زمانی استاندارد و ایمن است که از اتصالات مکانیکی استفاده شود؛ زیرا به‌دلیل تفاوت مولکولی و حرارتی این دو جنس، جوش حرارتی هیچ‌گونه پیوند مستحکمی ایجاد نمی‌کند و نشتی به وجود می‌آید. برای سایزهای کوچک، اتصالات فشاری بهترین گزینه هستند؛ در این‌جا کافی است لبه لوله‌ها برش داده شده و صاف شوند و اتصال فشاری روی آنها قرار گیرد. در قطرهای بزرگ، تنها انتخاب قابل‌اعتماد اتصال فلنجی است؛ در این روش فلنج‌ها روی لوله نصب می‌شوند، لنت بین آنها قرار می‌گیرد و در انتها پیچ‌ها سفت خواهند شد.
سوالات متداول در مورد نحوه اتصال لوله پلی اتیلن به لوله سفید
آیا می‌توانم لوله پلی اتیلن را به‌صورت مستقیم به لوله سفید جوش داد؟
خیر، به هیچ عنوان. لوله پلی‌اتیلن و لوله سفید از دو نوع پلاستیک متفاوت با ساختار مولکولی و دمای ذوب متفاوت ساخته شده‌اند. جوش مستقیم آنها پیوند مولکولی ایجاد نمی‌کند و صرفا یک چسبندگی سطحی و ضعیف است که با کمترین فشار یا تغییر دما جدا شده و نشت می‌کند. برای انجام صحیح نحوه اتصال لوله پلی اتیلن به لوله سفید باید از اتصالات مکانیکی استفاده کرد.
نحوه اتصال لوله پلی اتیلن به لوله سفید سایز بزرگ (مثلا ۴ اینچ) چگونه است؟
برای سایزهای بزرگ و فشارهای بالا، روش اتصال فلنجی بهترین و مطمئن‌ترین گزینه است. در این روش به سر هر دو لوله یک آدابتور فلنج جوش داده می‌شود و سپس با استفاده از یک لنت لاستیکی و پیچ و مهره‌های فولادی، دو لوله به هم متصل و آب‌بندی می‌شوند.
تفاوت اصلی لوله پلی اتیلن و لوله سفید در چیست؟
لوله پلی‌اتیلن انعطاف‌پذیرتر است، مقاومت بالایی در برابر ضربه و سرما (تا منفی ۶۰ درجه) دارد و برای خطوط طولانی و زیرزمینی عالی یک گزینه عالی به حساب می‌آید. لوله سفید سطح داخلی صاف‌تری دارد و از تحمل حرارتی بالاتری (تا ۹۵ درجه مثبت) بهره می‌برد که آن را برای لوله‌کشی آب گرم و رادیاتورها در داخل ساختمان مناسب می‌سازد.
